一、产品介绍
A-303 压电驱动器/压电放大器是一种高压、高速压电驱动器/线性放大器与宽带 AM/FM 调制器相结合。
它专门设计为压电式电动执行器的线性放大器/驱动器(也称为“压电放大器”)、堆栈、压电片、双压电晶片元件和其他设备。它也可以用作医疗应用的通用高压放大器(例如，用作神经病学的电极驱动器)。
压电驱动器/压电放大器基于高压、高频和大电流 MOSFET 放大器，能够以 ±200mA、DC 至 450 kHz 的频率驱动高达 ±200V(400V ptp)。
通过并联或串联连接 2 个放大器，输出电压和电流可加倍至800Vptp @ 200mA或400Vptp @ 400mA。
内置调制器(AM 或 FM)使用户能够通过 ±10V 范围内的任何输入信号调制载波频率(在前面板调整)。可以使用左侧的 ON/OFF 开关关闭和旁路调制器。 这种高转换率放大器/驱动器可用于要求高转换率、高电压和快速响应的各种应用，例如：
等离子驱动器和等离子驱动器、压电操纵器驱动器、光开关设备、闭环反馈系统、振动控制、结构阻尼分析、流量驱动器和控制等。
二、技术特征
● 高频放大器 - DC-1.2 MHz 可选。
● 极低的电噪声。
● 低失真
● 无可闻噪音
● 高达 1000 伏/微秒的高压摆率。
● 输入保护-高压，开/关。
● 输出保护 - 短路、功率损耗、阻抗。内置调制器： 幅度 (AM) 或频率 (FM) 调制 高频 - 高达 100 kHz。
● 低失真
● 可调频率、增益、偏置
● 如果不使用调制器可以关闭和旁路(只有放大器部分可以工作)。
三、产品参数
| 放大器部分 | |
| 最大输入电压 | ± 12 伏 |
| 最大输出电压 | ± 200 伏特 |
| 最大电流 | ± 200 毫安 |
| 带宽 | 装入1KΩ阻性负载 |
| DC 至 450 kHz (-3 dB)（DC 至 1.2 MHz-可选） | |
| 进入容性负载： | |
| 直流至 250 kHz (- 3 dB) (1 nF) | |
| 直流至 25 kHz (- 3 dB) (10 nF) | |
| 直流至 2.5 kHz (- 3 dB) (0.1 µF) | |
| 直流至 250 赫兹 (-3 分贝) (1 微法) | |
| 直流至 25 赫兹 (-3 分贝) (10 微法) | |
| 输出功率 | 最大 40 瓦 |
| 直流增益 | 20（最多 50 个可选） |
| 耦合 | 输入和输出：直接直流耦合 |
| 直流偏移 | 可调至 ± 160 伏 (RTO)+ 开/关开关 |
| 输入阻抗 | 10KΩ |
| 输出噪声（输入短路，350 KHz。带宽） | 最大 5 mV PTP （最大 1 mV RMS） |
| 可变增益选项 | 0-10X 或 0-20X 或 0-40X 可用。 |
| 调制器部分 | |
| 中心频率 | 1 - 100 kHz 可调 |
| 调制 | 振幅 (AM) 或频率 (FM) |
| 波形 | 正弦波 |
| 失真 | 最大 0.05% |
| 调制输入 FS | ± 10 伏 |
| 调制输入阻抗 | 10KΩ |
| 同步输出 | 1 V ptp，交流耦合，1 KΩ阻抗 |
| 振幅调整 | 0.5 V ptp 至 20 V ptp |
| 偏移调整 | ± 10 V 或 0 V 固定 |
| 调制器输出阻抗 | 100Ω |
| 交流输入 | |
| 线路输入电压 | 110/120 伏，60 赫兹或 220/230 伏，50 赫兹 |
| 线路输入电流 | 1.3A峰 |
| 选项 | |
| 01- 高转换率 | 1000V/微秒 |
| 02-更高的增益 | 高达50 |
| 03-带宽 | DC-1.2 兆赫 |
| 04-可变增益 | 0-10X 或 0-20X - 免费 |
| 转换率选项 10V Step @ input 250V Step @ output | 输出噪声 - 1.2 MHz。带宽选项 5MHz BW Limit |

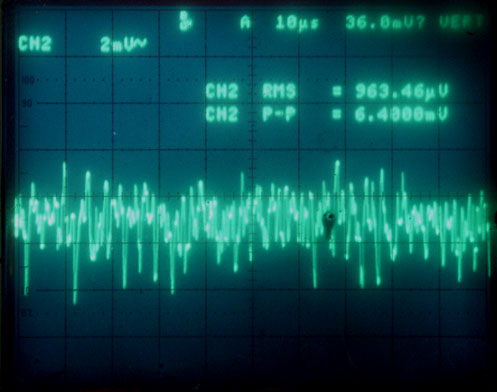

标准放大器具有非常低的噪声。 噪音水平 @ 350 KHz。BW，输入短路 --> 显示设置 @ 2 mV/div。10uS/格。 总噪声小于 1mV RMS！ |  |
四、应用
2 个放大器可以串联或并联连接，以将输出电压或输出电流加倍。

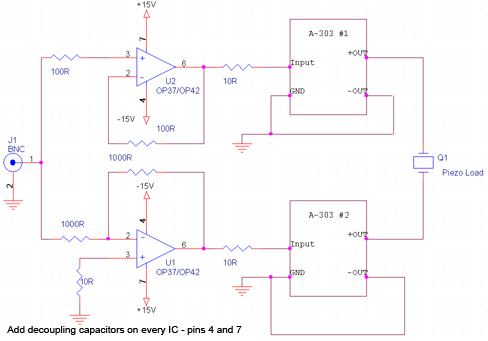

串联连接(+/- 400V 到浮动负载 = 800V ptp)。
请注意，两个放大器都必须浮动(即小心不要通过示波器等将它们接地)。
也可以使用特殊变压器将输出电压加倍或加倍。只有在高频(超过 10 KHz)时才可能使用变压器，并且需要添加更多组件来平衡和正确终止负载。
并联连接是通过在输入端和输出端添加电阻来完成的。并联请咨询厂家。
