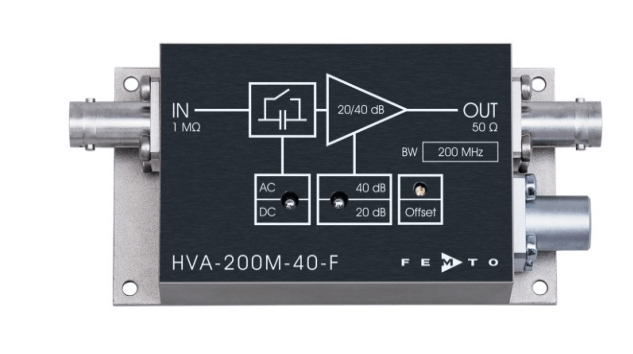

1 MΩ高阻抗低噪声电压前置放大器FEMTO HVA-200M-40-F

HVA-200M-40-F 是一款用于测量微小电压的低噪声电压放大器，带宽处于200 MHz范围。它们具有 20/40 dB可切换增益，并且可提供1 MΩ输入电阻。

一、主要特点

增益可调 20/40 dB(x10 /x100)

带宽 DC … 200 MHz

高输入阻抗 1 MΩ

交 / 直流耦合切换(AC/DC 耦合可选)

二、规格参数

HVA-200M-40-F
增益
增益	20/40 dB 可切换
增益精度	± 0.2 dB
频率响应
下限截止频率(-3 dB)	DC / 1 Hz 可切换
上限截止频率(-3 dB)	200 MHz
上升/下降时间(10% - 90%)	1.8 ns
输入
输入阻抗	1 MΩ \|\| 15 pF
输入电压噪声	4.5 nV/√Hz (@ 50 MHz, 40 dB gain) 5.5 nV/√Hz (@ 50 MHz, 20 dB gain)
积分输入噪声	450 µV peak-peak (@ 40 dB gain) 600 µV peak-peak (@ 20 dB gain)
输入偏置电流	10 pA
输入失调电压	500 µV typ.
输入电压温漂	5 µV/°C
输出
输出阻抗	50 Ω (terminate with 50 Ω load for best performance)
输出电压	± 1 V (@ 50 Ω load, for linear amplification)
最大输出电流	60 mA
输出失调调节范围	± 100 mV
压摆率	600 V/µs (@ 20 dB, 50 Ω load) 1,100 V/µs (@ 40 dB, 50 Ω load)
其它参数
供电电压	± 15 V
供电电流	± 70 mA typ. (取决于工作条件，推荐电源输出能力最小为 ±150 mA)
重量	200 g
材料	AlMg4.5Mn, nickel-plated
存储温度	-40 ... +100 °C
工作温度	0 ... +60 °C

输出阻抗 50 Ω。失调可通过微调电位器调节。输出具备短路保护。通过 3 针 Lemo® 接口供电。设备随附配套连接器。可选配 PS-15 电源。更多信息请查阅数据手册或联系我们。

三、使用说明书

hva-200m-40-f.pdf

四、应用

示波器与瞬态记录仪前置放大器

光电倍增管与微通道板放大器

光接收器及电流放大器用信号增强器

时间分辨脉冲与瞬态测量
