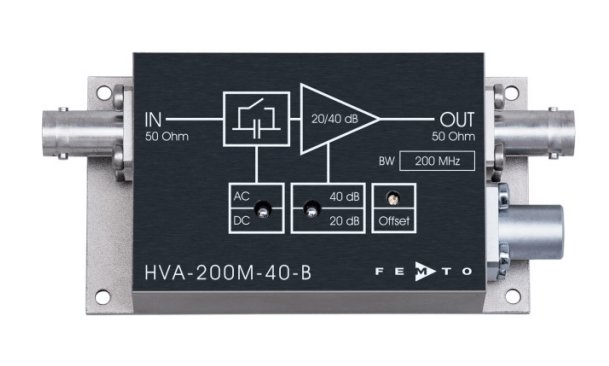

200 MHz低噪声电压前置放大器HVA-200M-40-B

HVA-200M-40-B是一款用于测量微小电压的超低噪声电压放大器，带宽处于200 MHz范围。它们具有 20/40 dB 可调增益，并且可提供50 Ω 输入电阻。

一、主要特点

增益可调 20/40 dB(×10 / ×100)

带宽 DC … 200 MHz

低输入噪声 1.2 nV/√Hz

交直流耦合可切换 AC/DC

二、规格参数

HVA-200M-40-B
增益
增益	40/60 dB 可切换 (@ 50 Ω 负载)
增益精度	± 0.2 dB
频率响应
下限截止频率 (-3 dB)	DC/1 KHz 可切换
上限截止频率 (-3 dB)	200 MHz
上升/下降时间 (10% - 90%)	1.8 ns
输入
输入阻抗	50 Ω \|\| 12 pF
输入电压噪声	1.2 nV/√Hz (@ 50 MHz, 40 dB 增益) 3.5 nV/√Hz (@ 50 MHz, 20 dB 增益)
积分输入噪声	150 µV peak-peak (@ 40 dB 增益) 400 µV peak-peak (@ 20 dB 增益)
输入偏置电流	20 µA
输入失调电压	500 µV typ.
输入电压温漂	1 µV/°C
输出
输出阻抗	50 Ω (接 50 Ω 负载以获得最佳性能)
输出电压	± 1 V (@ 50 Ω 负载，线性放大)
最大输出电流	60 mA
输出失调调节范围	± 100 mV
压摆率	500 V/µs (@ 20 dB, 50 Ω 负载) 1000 V/µs (@ 40 dB, 50 Ω 负载)
其它参数
电源电压	± 15 V
电源电流	± 70 mA typ. (取决于工作条件，推荐电源最小能力 ± 150 mA)
重量	200 g
材质	AlMg4.5Mn，镀镍
存储温度	–40 … +100 °C
工作温度	0 … +60 °C

输出阻抗 50 Ω。失调电压可通过微调电位器调节。输出具有短路保护。电源通过 3 针 Lemo® 插座供电。设备随附配套连接器。可选配电源 PS‑15。更多信息请查阅数据手册或联系我们。

三、使用说明书

hva-200m-40-b.pdf

四、应用

示波器及瞬态记录仪前置放大器

光电倍增管与微通道板放大器

光接收器与电流放大器信号放大器

时间分辨脉冲及瞬态测量
