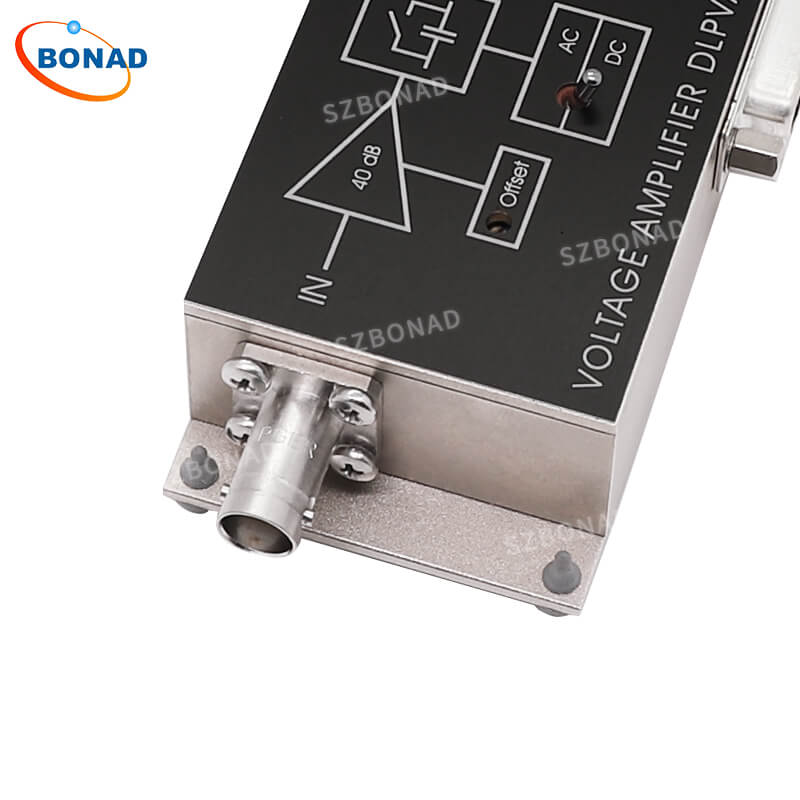

DLPVA-101-BLN-S 是一款可调电压信号放大器，适用于测量微小电压，带宽最高可达 100 kHz。具备单端输入，且拥有50 Ω输入电阻。
一、主要特点
可变增益 40 至 100 dB，按 20 dB 步进切换
双极性输入级，推荐用于阻抗低于 100 Ω 的低阻抗信号源
直流耦合，单端输入
输入电压噪声极低，可低至 700 pV/√Hz
带宽范围 DC–100 kHz，可切换至 1 kHz
直流漂移 0.5 µV/°C
可切换交直流耦合模式
支持本地及远程控制
二、规格参数
| DLPVA-101-BLN-S | |
|---|---|
| 增益 | |
| 增益值 | 40、60、80、100 dB，由LED指示灯显示（输出负载 ≥100 kΩ时） |
| 增益精度 | ± 0.05 dB |
| 频率响应 | |
| 下限截止频率 | DC / 1.5 Hz，可切换 |
| 上限截止频率 | 100 kHz / 1 kHz，可切换 |
| 上限截止频率滚降 | 12 dB/倍频程 |
| 时间响应 | |
| 上升下降时间 | 3.5 µs（带宽 100 kHz时） 350 µs（带宽 1 kHz时） |
| 输入 | |
| 输入阻抗 | 1 MΩ || 13 pF |
| 输入电压漂移 | 0.5 µV/°C |
| 等效输入噪声电压 | 40 dB：0.8 nV/√Hz 60/80/100 dB：0.7 nV/√Hz |
| 等效输入噪声电流 | 3 pA/√Hz |
| 1/f噪声拐点 | 80 Hz |
| 输入偏置电流 | 1 µA |
| 输入偏置电流漂移 | 8 nA/°C |
| 输入失调电压 | ±0.5 mV，可通过失调微调器和外部控制电压调节 |
| 输出 | |
| 输出电压范围 | ±10 V（输出负载 ≥100 kΩ时） |
| 输出阻抗 | 50 Ω（为获得最佳性能，需接 ≥100 kΩ的负载终端） |
| 最大输出电流 | ±20 mA（具备短路保护功能） |
| 输出过载恢复时间 | 0.5 ms（20倍过载后） |
| 过载指示灯 | 该放大器配备有过载状态指示灯。当信号通路内的信号电平超出线性工作范围时，过载指示灯会亮起。为确保放大器正常工作且无信号失真，请降低增益设置，直至过载指示灯熄灭。 当放大器在输入开路或高源阻抗（例如外部交流耦合）条件下工作时，过载指示灯也可能亮起。这种情况下，偏置电流可能会产生明显的输入电压。为保证正常工作，请使用阻值小于100 Ω的信号源，或切换至更低的增益档位。 |
| 数字控制 | |
| 控制输入电压范围 | 低电平：–0.8 ...+0.8 V 高电平：+1.8 ... +12 V，兼容TTL / CMOS电平 |
| 控制输入电流 | 0 V时：0 mA +5 V时：1.5 mA +12 V时：4.5 mA |
| 过载输出端 | 非激活状态：+5 V，最大1 mA 激活状态：0.8 V，最大–10 mA |
| 外部失调控制 | |
| 失调控制电压范围 | ±10 V（+10 V对应+0.5 mV的输入失调电压） |
| 失调控制输入阻抗 | 200 kΩ |
| 电源供应 | |
| 供电电压 | 直流 ±15 V（允许范围 ±14.5 V 至 ±16 V） |
| 供电电流 | ±75 mA typ.（建议电源最小输出能力为 ±150 mA） |
| 外壳 | |
| 重量 | 320 g |
| 材质 | 铝镁合金 AlMg4.5Mn，表面镀镍 |
| 存储温度 | –40 °C ... +80 °C |
| 工作温度 | 0 °C ... +60 °C |
可通过微调电位器或外部控制电压调节偏移量。
通过 LED 指示所选增益设置。
输出具备短路保护功能。
通过 3 针 LEMO® 插座供电。
设备随附配套连接器。
可选配电源 PS-15。
更多信息请参阅产品数据手册。
三、使用说明书
四、电路图
五、应用
低噪声实验室放大器
脉冲热电动势分析
工业传感器
探测器前置放大器
集成测量系统
六、DLPVA同系列
| Model | DLPVA-100-BUN-S | DLPVA-101-B-S | DLPVA-101-B-D | DLPVA-101-F-S | DLPVA-101-F-D |
| Input stage | Single ended, bipolar | Single ended, bipolar | Differential, bipolar | Single ended, FET | Differential, FET |
| Input | 1 kΩ, BNC | 1 MΩ, BNC | 1 MΩ, LEMO® | 1 TΩ, BNC | 1 TΩ, LEMO® |
| Lower Cut-Off Frequency | 1.5 Hz (AC only) | DC/1.5 Hz | DC/1.5 Hz | DC/1.5 Hz | DC/1.5 Hz |
| Upper Cut-Off Frequency [kHz] | 1/100 | 1/100 | 1/100 | 1/100 | 1/100 |
| Gain [dB] | 40/60/80/100 | 20/40/60/80 | 20/40/60/80 | 20/40/60/80 | 20/40/60/80 |
| Input Voltage Noise [nV/√Hz] | 0.4 | 2.0 | 3.0 | 5.0 | 6.5 |
| Input Voltage Drift [µV/°C] | - | 0.7 | 0.7 | 1.3 | 1.3 |
| CMRR | - | - | 120 dB max. | - | 120 dB max. |
| Output | <100 Ω, BNC | 50 Ω, BNC | |||
| Output Voltage | ±10 V (@ 100 kΩ Load) | ||||
| Control Interface | TTL, CMOS, opto-isolated | ||||
