一、产品介绍
BND-0310U-WA 是一款高功率激光光斑分析仪，适用于3D打印、激光焊接、激光切割等加工领域，可测量50μm - 10mm 的光斑，内置OD4.5 - 8.5衰减可将功率衰减至500W，像素间距为3.45um，光谱范围涵盖1030-1070nm。
● 光斑大小 50μm - 10mm
● 像素间距 3.45um
● 波长范围 1030-1070nm
● 接口 USB 3.0
二、产品参数
| 型号 | BND-0310U-WA |
| 光谱范围 | 1030-1070 nm |
| 像素间距 | 3.45 um |
| 最小光斑 | 50 μm |
| 最大光斑 | 10mm@中心入射 |
| 最大接收角 | ±2.5°@中心入射±0.05mm |
| 最小功率 | 0.1W@50μm |
| 最大功率 | 300W，聚焦光斑≥50μm，CW |
| 500W，聚焦光斑≥100μm，CW | |
| 齐焦公差 | ±0.5mm |
| 离焦测量范围 | -10mm - +5mm 基于齐焦距离96mm计算 |
| 检测时间 | ≤1分钟@500W |
| ≤3分钟@300W | |
| 连续运行@200W | |
| 内置吸收衰减 | OD4.5 - 8.5可替换 |
| 接口 | USB3.0 |
| 外触发 | 支持 |
| 冷却 | 风冷和水冷，流量10L/min，水温20~25℃，0.5~1KW制冷量，扬程10~25米 |
| 使用环境 | 温度＜15 - 25℃ 相对湿度＜60% |
| 重量 | ＜1.5Kg |
| 入光方向 | 竖直（根据客户需求定制方向） |

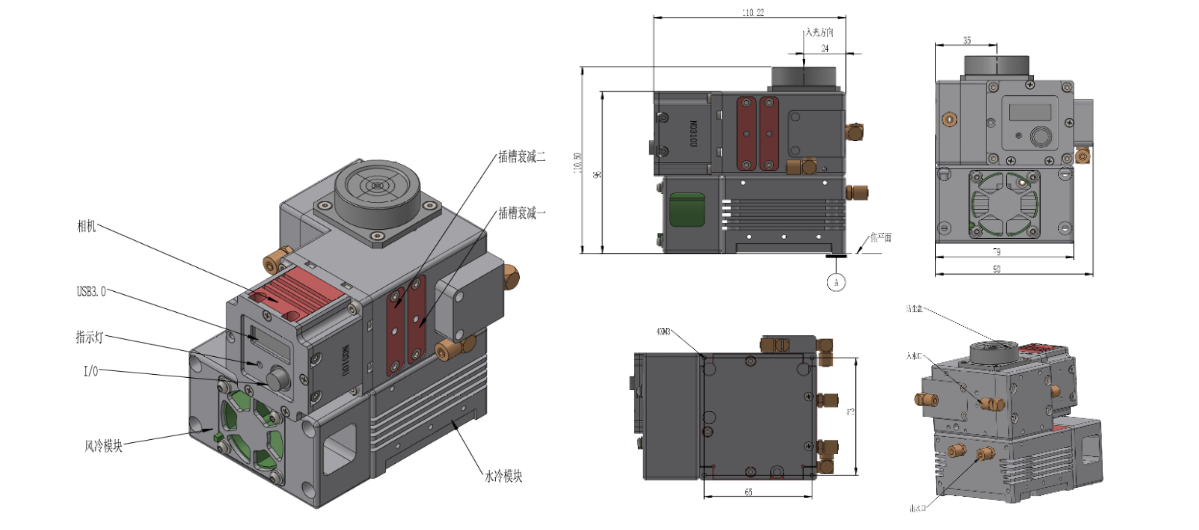

三、尺寸图

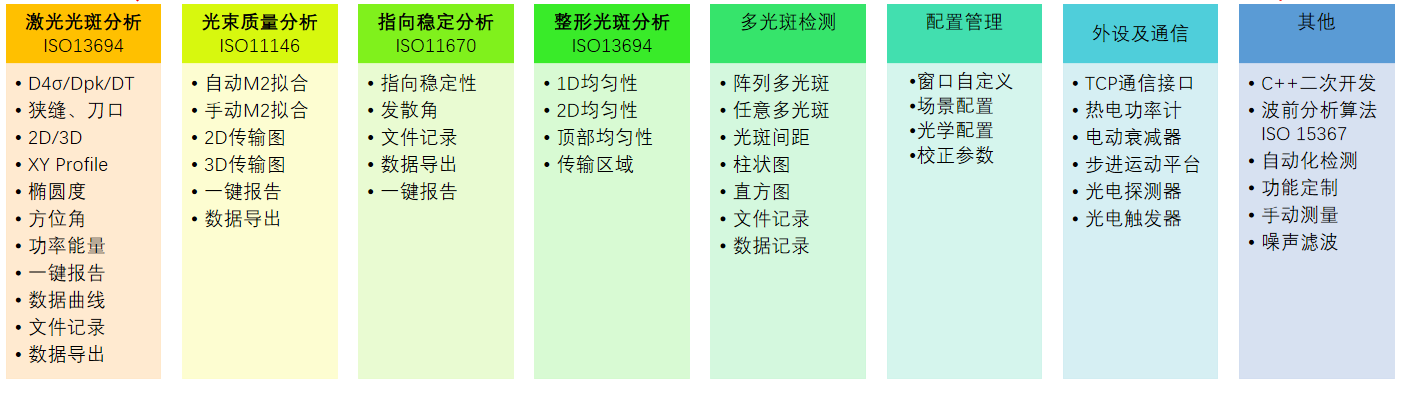

四、光束分析仪软件

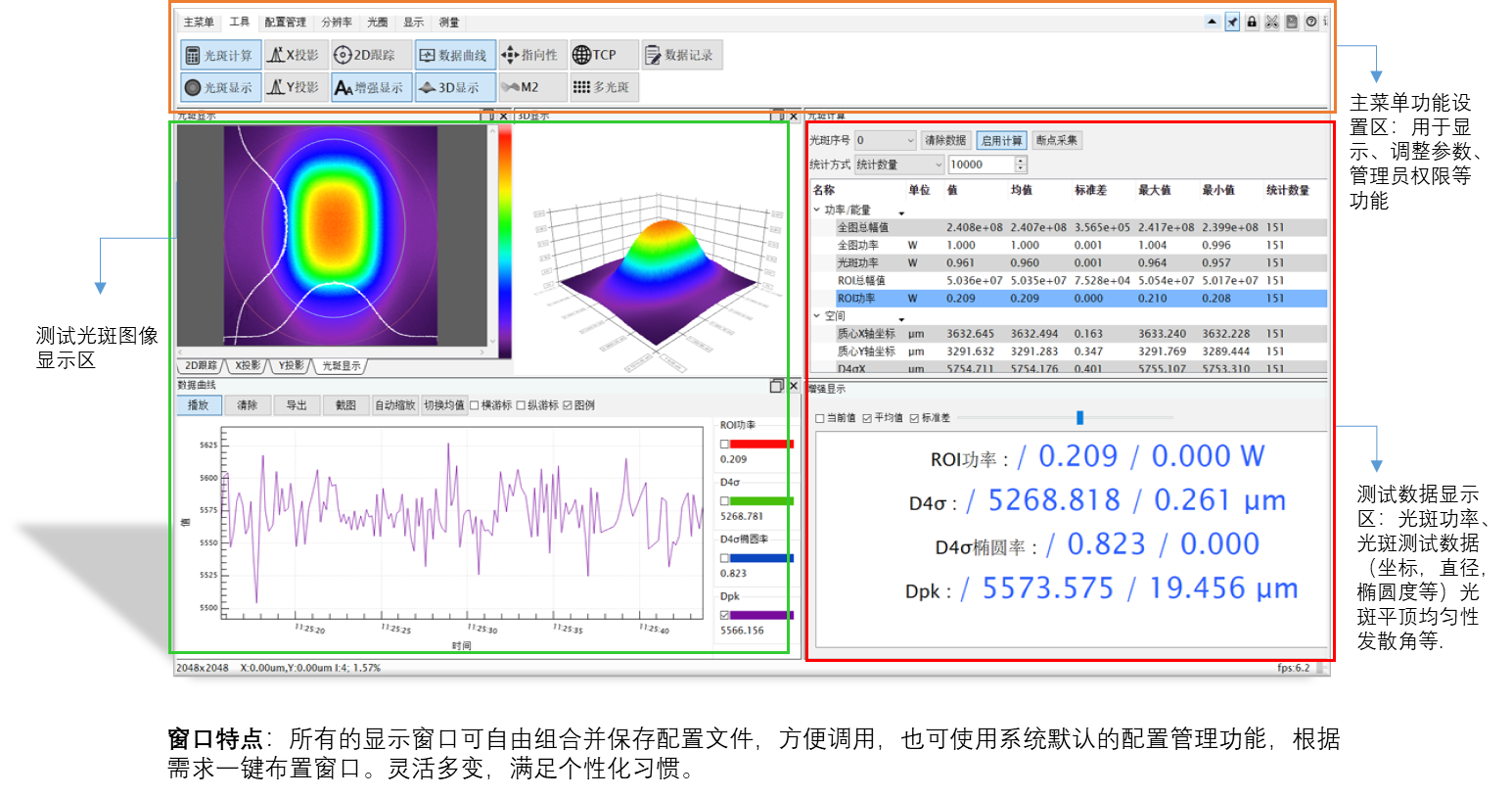

是一款基于 Windows 功能齐全的软件，包含丰富的 ISO 定量传播测量、自动曝光以及光束焦散线的图形表示等功率。
高速度、高分辨率显示 2D 和 3D 伪彩色光束轮廓
支持控制相机的曝光、增益和分辨率
测量光斑的长短轴、椭圆率、旋转角等参数
记录和导出参数，或者生成报告
可定制拓展功能
