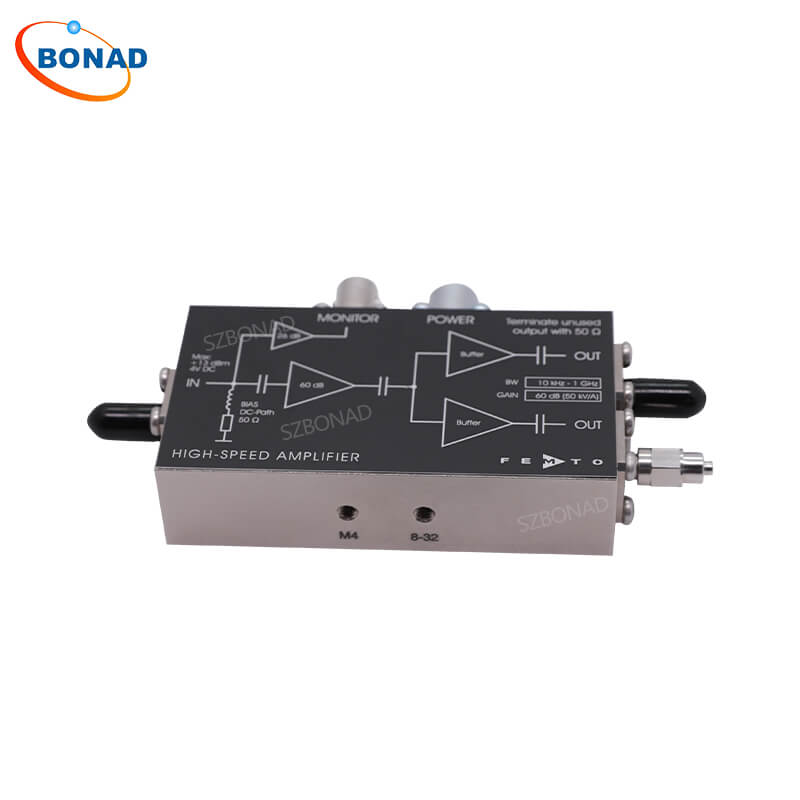

HSA-Y-1-40 放大器是一款固定增益宽带 1GHz 电流电压信号前置放大器。该放大器专为 10 kHz 至 1 GHz 频率范围内的微弱电压、电流信号超高速放大而设计。
一、主要特点
带宽 10 kHz – 1 GHz
下限截止频率低至 10 kHz，可实现无波形失真的最佳脉冲处理
上升时间 330 ps
增益 40 dB
噪声系数 1.9 dB
集成偏置电路
监测输出
两路相同信号输出
二、技术规格
| HSA-Y-1-40 | |
|---|---|
| 增益 | |
| 增益 | 40 dB (× 100) |
| 跨阻增益 | 5000 V/A（50 Ω 输入阻抗 × 100 增益） |
| 增益精度 | ±1 dB |
| 增益漂移与温度的关系 | 0.024 dB/°C typ. |
| 频率响应 | |
| 下限截止频率 (-3 dB) | 10 kHz |
| 上限截止频率 (-3 dB) | 1 GHz |
| 上升/下降时间 (10 % - 90 %) | 330 ps |
| 群时延 | 1.2 ns typ. |
| 输入 | |
| 直流输入阻抗 | 50 Ω |
| 射频输入阻抗 | 50 Ω |
| 50 Ω 噪声系数 | 1.9 dB (@ f <700 MHz) |
| 等效输入电压噪声 | 330 pV/√Hz (@ f <700 MHz) |
| 等效输入电流噪声 | 6.6 pA/√Hz 计算方法：330 pV/√Hz 除以 50 Ω |
| 输入反射 S11 | –15 dB (@ f <3 GHz) |
| 输出 | |
| 两个相同的射频输出 | |
| 输出电压峰峰值范围 | 2 V (±1 V) (@ <500 MHz，用于线性放大) |
| 输出阻抗 | 50 Ω（接 50 Ω 负载） |
| 输出反射 S22 | –13 dB (@ f <3 GHz) |
| 输出功率 P1dB | +11.5 dBm (@ f <500 MHz) |
| 输出之间的隔离 | 20 dB (@ f <3 GHz) |
| 监视器输出 | |
| 增益 | 26 dB (1 kV/A) |
| 监测输出阻抗 | 50 Ω（请接≥10 kΩ 负载） |
| 低截止频率 | DC |
| 高截止频率 | 100 kHz |
| 输出电压 | ±10 V (@ 10 kΩ load) |
| 其它参数 | |
| 供电电压 | ±15V（±14.75V...±16.5V） |
| 供电电流 | +200 / -10 mA typ.（建议电源容量最小为 ±250 mA） |
| 重量 | 190 g |
| 材质 | AlMg4.5Mn, 镀镍 |
| 存储温度 | –40 °C ... +85 °C |
| 工作环境温度 | 0 °C ... +60 °C |
集成直流通路，可与光电探测器配合使用。8-32 及 M4 安装螺纹。通过 3 针 Lemo® 插座供电。设备随附配套连接器。可选配 PS-15 电源。更多信息请查阅使用说明书!
三、使用说明书
注意!切勿超过最大允许输入功率 + 13 dBm(20 mW)。如有疑问，请在放大器输入端加装衰减器。
HSA-Y-1-40 放大器配有两路完全相同的射频(RF)输出。设备工作时，必须为两路射频输出均接入 50 Ω 负载。若仅使用一路输出，未使用的 SMA 输出接口必须使用产品随附的 50 Ω 终端负载进行端接。
其操作方式直观易懂，如有疑问，请查阅本手册或联系我们。
为确保安全使用，请参阅本手册中「绝对最大额定值」「温度范围」及「电源」章节所规定的损坏阈值。

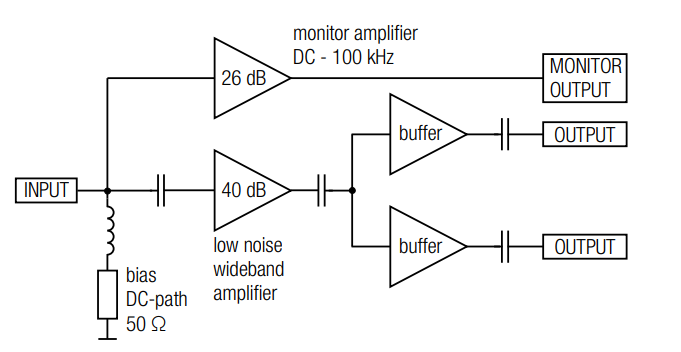

四、电路图
五、应用
适用于超快探测器(微通道板、光电倍增管、雪崩光电二极管、PIN 光电二极管等)的前置放大器
示波器及瞬态记录仪前置放大器
时间分辨脉冲与瞬态测量
六、高速GHz放大器HSA
| Model | HSA-Y-1-40 | HSA-Y-1-60 | HSA-Y-2-20 | HSA-Y-2-40 |
| Lower Cut-Off Frequency | 10 kHz | 10 kHz | 10 kHz | 10 kHz |
| Upper Cut-Off Frequency | 1.0 GHz | 1.1 GHz | 2 GHz | 1.9 GHz |
| Rise/Fall Time | 330 ps | 320 ps | 175 ps | 185 ps |
| Gain | 40 dB (x 100) | 60 dB (x 1,000) | 20 dB (x 10) | 40 dB (x 100) |
| Transimpedance* | 5,000 V/A | 50,000 V/A | 500 V/A | 5,000 V/A |
| Input | 50 Ω, SMA | 50 Ω, SMA | 50 Ω, SMA | 50 Ω, SMA |
| Input Noise [/√Hz]** | 330 pV (6.6 pA) | 330 pV (6.6 pA) | 680 pV (13.6 pA) | 650 pV (13 pA) |
| Input VSWR | 1.45 : 1 | 1.4 : 1 | 1.15 : 1 | 1.2 : 1 |
| Output | Two identical signal outputs, 50 Ω, SMA | |||
| Maximum Output Voltage @ 50 Ω | 2.0 VPP | 2.3 VPP | 2.5 VPP | 1.7 VPP |
| Output VSWR | 1.6 : 1 | 1.4 : 1 | 2.5 : 1 | 1.8 : 1 |
| Monitor Output | Gain: 26 dB (x 20), transimpedance*: 1 kV/A, output voltage range: ±10 V (RLoad > 10 kΩ), bandwidtd: DC - 100 kHz | |||
| Power Requirements | ±15 V +200 / -10 mA, typ. | ±15 V +180 / -10 mA, typ. | ±15 V +160 / -10 mA, typ. | ±15 V +185 / -10 mA, typ. |
| Case | 110 x 70 x 25 mm (L x W x H), weight 180 g (0.41 lb) | |||
