一、产品特点
1、用于输入和输出信号的BNC连接器
2、坚固的铝壳体
3、带有X输出的单相检测
4、工作频率5 Hz 10 kHz，数字移相器0 360°......
5、通过本地开关和光隔离的数字输入进行的参数控制
6、可选的参考振荡器模块可用
二、应用领域
1、光谱学
2、发光，荧光，磷光的测量
3、光散射测量
4、光电质量控制

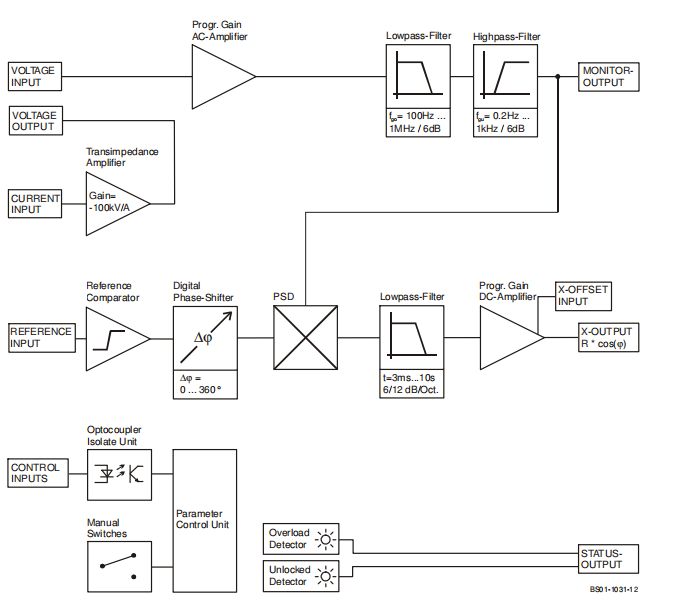

三、结构图
四、产品参数
| 技术规格 | 试验条件 VS = ± 15 V, TA = 25 °C |
| 电压输入 | 电压输入特性真差动仪表放大器 电压输入范围3µV…1V，1-3-10步进（用于满量程输出） 电压输入耦合AC 电压输入阻抗1 MΩ // 4 pF 电压输入噪声12 nV/√赫兹 电压输入CMRR 110 dB@1 kHz，100 dB@10 kHz 电压输入增益漂移100 ppm/K |
| 电流输入 | 电流输入特性跨阻抗放大器，–100 kV/A（反相） 电流输入范围30 pA…10µA，1-3-10步进（用于满量程输出） 电流输入噪声0.4 pA/√赫兹 电流输入源电容。10 pF–500 pF（推荐） 电流输入增益误差vs。 源电容Cs f<10 kHz 10 pF<1% 100 pF<1% 1 nF<2% |
| 信号滤波器（不带可选的带通模块） | 信号滤波器低通（–3 dB BW）1 MHz、100 kHz、10 kHz、1 kHz、100 Hz；6 dB/oct。 每个跳线可选 信号滤波器高通（-3 dB BW）0.2 Hz、1 Hz、10 Hz、100 Hz、1 kHz；6 dB/oct。 每个跳线可选 信号滤波器截止精度±20% 最大动态储备80 dB |
信号监视器输出 | 信号监视器输出增益1…3333（取决于增益设置） 信号监视器输出电压最大±8 V。 信号监视器输出阻抗100Ω 信号监视器输出电流最大±10 mA。 注意：当使用低输入范围的电流输入时 打开焊接可以禁用监视器输出 跳线（靠近JP1），以防止重新耦合。 |
| 解调器 | 解调器动态储备15 dB@超稳定设置 35 dB@低漂移设置 55 dB@高动态设置 |
| 标准输入 | 参考输入电压范围±100 mV…±5 V@bip。模式（0 V比较器阈值） –5 V/+10 V@TTL模式（+2 V比较器阈值） 参考输入阻抗1 MΩ 快速设置时，最大参考采集时间为2 s 慢速设置时最大4 s |
| 相位调整器 | 移相器型数字，工作频率5 Hz…10 kHz 移相器范围0…+360° 移相器分辨率1.4° 移相器漂移<100 ppm/K 移相器精度<0.3° |
| 时间常数 | 时间常数范围3 ms…10 s，1-3-10步 时间常数。滤波器特性6dB/oct。或12dB/oct。可切换的 |
输出 | 输出通道X=同相 输出电压范围±10 V（@2 kΩ 负载） 最大输出电流±5 mA。 输出阻抗50Ω 输出DC稳定性5 ppm/K@超稳定设置 50 ppm/K@低漂移设置 500 ppm/K@高动态设置 输出基本精度2%@正弦输入信号 输出电压偏移范围±100%满刻度±10 V控制电压 输出电压偏移控制输出负载阻抗>2 kΩ |
| 状态指示灯LED | 功能放大器过载状态 参考PLL解锁状态 |
| 数字控制 | 控制输入电压低：-0.8 V…+0.8 V，高：+1.8 V…+12 V 控制输入电流0 mA@0V，1.5 mA@+5 V，4.5 mA@+12 V典型值。 数字状态输出电压有效：+4.5 V典型值。，非活动：典型0 V。 数字状态输出电流最大10 mA。 |
| 供电 | 电源电压±15 Vdc…±18 Vdc 电源电流–60 mA，+100 mA |
| 温度范围 | 储存温度-40…+100°C 工作温度0…+60°C |
