一、产品特点
1、工作频率10 Hz至45 kHz
2、数字移相器0至360°
3、电流和电压输入
4、通过本地开关和光隔离数字输入进行的参数控制
5、紧凑型和电磁屏蔽的外壳
二、使用领域
1、光谱学
2、发光、荧光、磷光测量
3、光散射测量
4、光电质量控制
5、工业和科学测量系统的集成

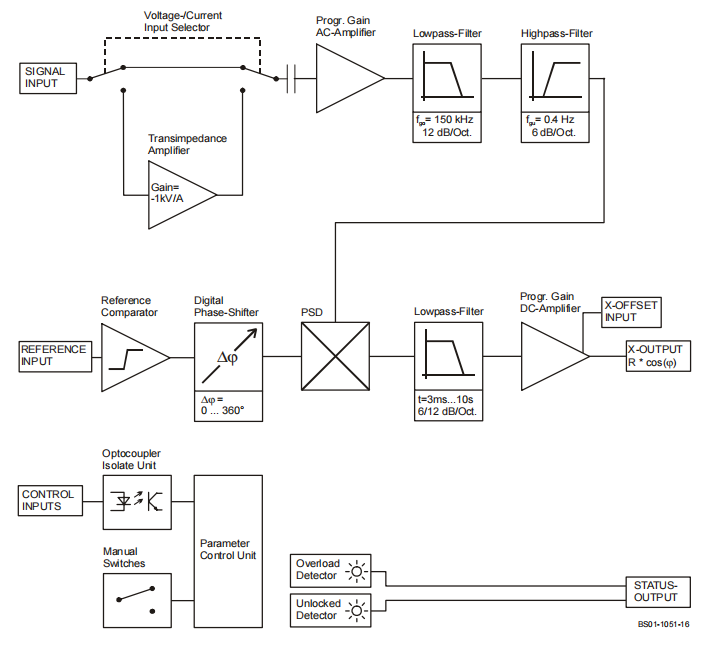

三、结构图
四、产品参数
| 技术规格 | 试验条件 Vs = ± 15 V, Ta = 25°C |
| 电压输入 | 电压输入特性模型“-S”：单端仪表放大器 型号“-D”：真差分仪表放大器 电压输入范围3µV…100 mV，1-3-10步进（用于满标度输出） 电压输入耦合AC，0.015 Hz 电压输入阻抗模型“-S”：1 MΩ//4 pF 型号“-D”：2 MΩ//2 pF差动 电压输入噪声12 nV/√赫兹 电压输入CMRR型号“-D”：110 dB@1 kHz，100 dB@10 kHz 电压输入增益漂移100 ppm/K |
| 电流输入 | 电流输入特性跨阻放大器，-1 kV/A（反相） 电流输入范围3 nA…100µA，1-3-10步（用于满标度输出） 电流输入噪声13 pA/√赫兹 电流输入源-电容。10 pF–1 nF（推荐） 电流输入增益误差与。 源电容Cs f<20 kHz 10 pF<1% 100 pF<1% 1 nF<2% |
| 信号滤波器 | 信号滤波器低通（-3 dB BW）150 kHz；12 dB/10月。 信号滤波器高通（-3 dB BW）0.4 Hz；6 dB/10月。 信号滤波器截止精度±20% |
| 解调器 | 解调器动态储备35 dB@低漂移设置 55 dB@高动态设置 |
| 标准输入 | 参考输入电压范围±100 mV…±5 V@bip。模式（0 V比较器阈值） -TTL模式下5 V/+10 V（2 V比较器阈值） 参考输入阻抗1 MΩ 快速设置时，最大参考采集时间为2 s 慢速设置时最大4 s |
| 相位调整器 | 移相器型数字，工作频率10 Hz…45 kHz 移相器范围0…+360° 移相器分辨率1.4° 移相器漂移<100 ppm/K 移相器精度<0.3° |
| 时间常数 | 时间常数范围3 ms…10 s，1-3-10步 时间常数。滤波器特性6 dB/10月。或12dB/10月。可切换的 |
| 输出 | 输出通道X=同相 输出电压范围±10 V（2 kΩ负载时） 输出电流最大±5 mA。 输出阻抗50Ω 输出DC稳定性50 ppm/K@低漂移设置 500 ppm/K@高动态设置 输出基本精度2%，频率>30 kHz 5%@正弦输入信号 输出电压偏移范围±100%满标度±10 V控制@低漂移设置 高动态下±1 V控制的±100%满标度。背景 输出电压偏移控制电压阻抗22 kΩ |
状态指示灯LED | 功能放大器过载状态 参考PLL解锁状态 |
| 数字控制 | 控制输入电压低：-0.8 V…+0.8 V 高：+1.8 V…+12 V，TTL/CMOS兼容 控制输入电流0 mA@0V，1.5 mA@+5 V，4.5 mA@+12 V典型值。 数字状态输出电压有效：+4.5 V典型值。 非活动：典型0 V。 数字状态输出电流最大10 mA。 |
| 温度范围 | 储存温度-40…+100°C 工作温度0…+60°C |
| 供电 | 电源电压±15 Vdc…±20 Vdc 电源电流-60 mA，+100 mA |
