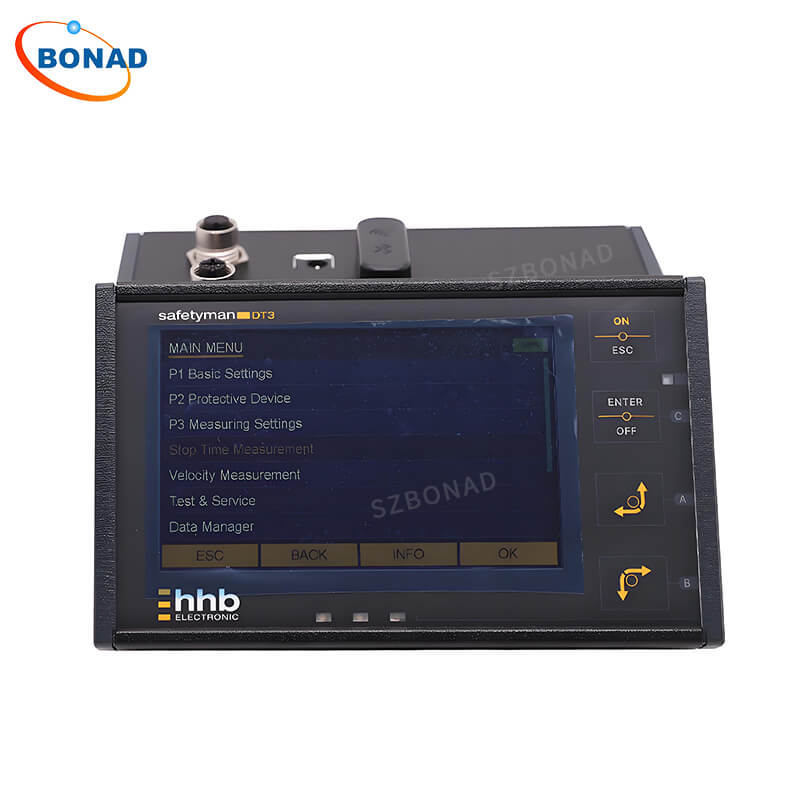

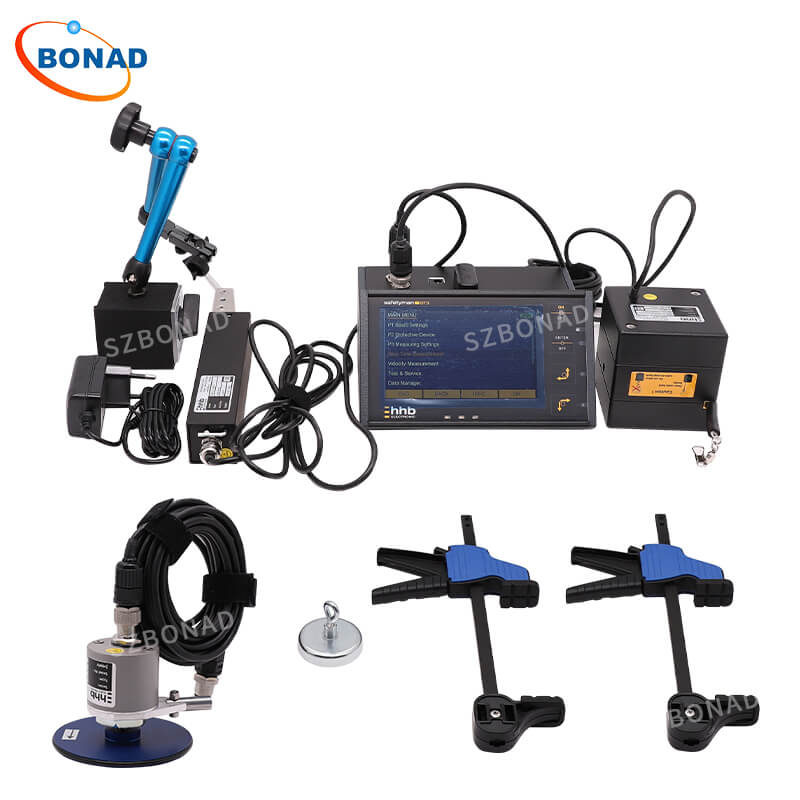

safetyman® DT3 是一款移动式、电池供电的先进停机时间测量设备，适用于配备非接触式防护装置(如光幕和激光扫描仪)以及双手控制和安全门开关的机器。它无需任何电气连接，即可快速便捷地测量各种类型机器的停机时间。测量结果会根据 EN ISO 13855 或 ANSI B11.19 标准自动转换为所需的安全距离。
一、主要特征
依据 EN ISO 13855 和 ANSI B11.19 标准的安全间距
依据《作业安全条例》(BetrSichV)开展的定期复检事故预防规程(UVV)检测
压力机检测，符合 EN 693、EN 12622、EN 13736、EN 13855 及 ZH 1/281 标准
依据 BG 500 规范的首次投产验收
BWS 规范的定期检测
安全光幕检测
依据 AM-VO 条例开展的定期复检
二、技术规格
| 电源 | 12VDC, 1000mA（含插电式充电器） |
| 电池 | 锂离子 3500mAH |
| 重量 | 无打印机：1.45 kg；带打印机：1.6 kg |
| 尺寸（宽 × 高 × 长） | 170 x 158 x 100mm |
| 显示屏 | 5 英寸全彩电容触摸屏 |
| 键盘 | 配备 A、B、C 及 ESC 按键 |
| 工作时间 | 约 20 小时 |
| 充电时间 | 约 3.5 小时 |
| 指示灯 | 白色、橙色、蓝色 |
| 接口 | 传感器、执行器、电源、USB |
| 字符数 | 24 / 行 |
| 内存 | RAM - 4MB，Flash - 2GB |
| 可选打印机 - 打印类型 | 热敏 |
| 可选打印机 - 纸宽 | 57mm |
| 蓝牙（可选模块） | V4.2 - BLE 和经典蓝牙 |
| WiFi（可选模块） | 802.11 b/g/n（802.11n，150Mbps）2.4GHz |
三、配件

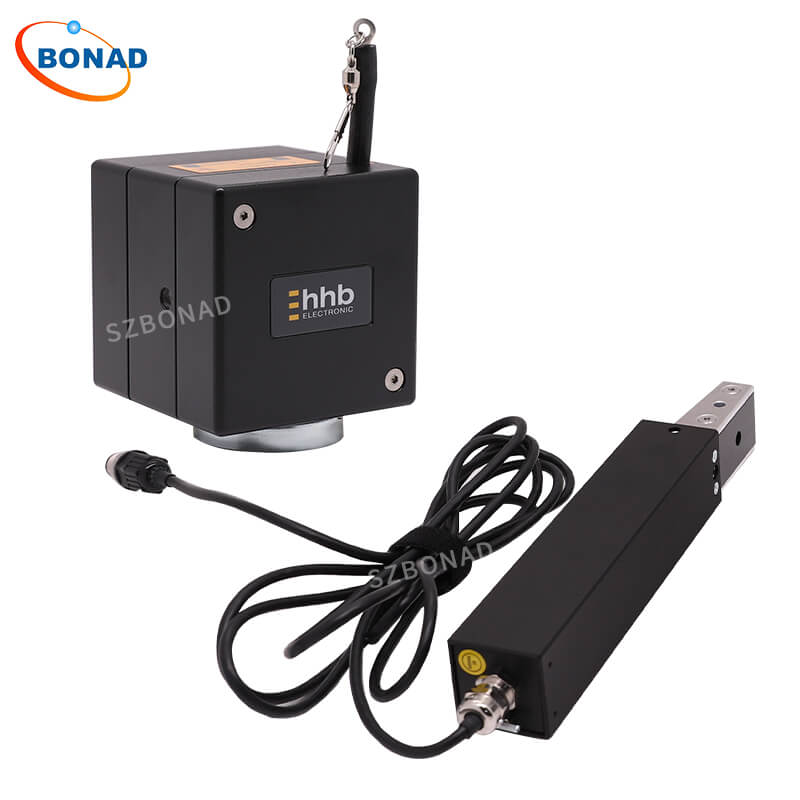

1、电缆传感器
利用电缆牵引技术进行线性距离测量
电缆式传感器专为移动应用而开发。坚固的外壳结构和多种安装方式确保了便捷的使用体验。高分辨率和出色的动态范围，即使在机器高速运动的情况下，也能精确记录测量数据
| 重量与尺寸 “小立方体” 1250mm，2000mm，3000mm | 尺寸（宽 × 高 × 长）：60×70×74 mm 重量：0.7 kg | 0 – 1250mm 0 – 2000mm |
| 重量与尺寸 “立方体” 4500mm，6000mm | 尺寸（宽 × 高 × 长）：80×90×82 mm 重量：1.1 kg | 0 – 3000mm 0 – 4500mm 0 – 6000mm |
| 重量与尺寸 “大立方体” 13000mm | 尺寸（宽 × 高 × 长）：100×146×136 mm 重量：2.5 kg | 0 – 13000mm |
2、轮式编码器
旋转运动和连续直线运动
该测量支架可快速简便地安装在您的设备上。内置弹簧系统可提供所需压力。与 safetyman® DT3 型计时仪配合使用时，可测量最高20 m/s的速度。
| 交付内容 | 含带中心臂张紧器的磁性底座 |
| 圆盘尺寸 | 直径约 82 mm |
| 分辨率 | 500 pulses/rotation |

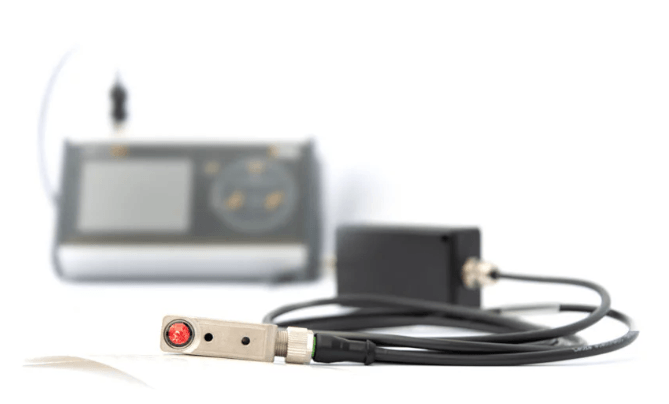

3、光电传感器
用于检测高速旋转设备的制动性能
将三个反射器安装在设备旋转部件上，光电传感器检测反射器，并将转速与制动时间信息传输至测量装置。该光电传感器也可用于转速测量。
| 类型 | 偏振反射板式 |
| 检测距离 | 0–3 m |
| 开关频率 | 1500 Hz |
| 尺寸 | (宽×高×长) 15 mm x 47 mm x 32.5 mm |

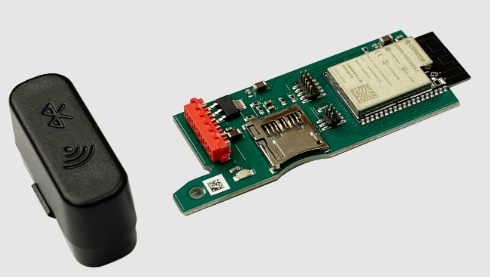

4、蓝牙/WiFi模块
| 类型 | 无线局域网/蓝牙 |
| 蓝牙 | V4.2 - BLE 和经典蓝牙 |
| 无线网 | 2.802.11 b/g/n（802.11n，150Mbps）2.4GHz |

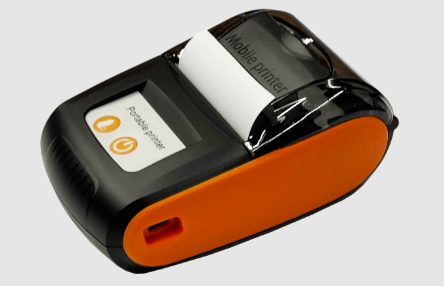

5、打印机
| 打印类型 | Thermal（热敏） |
| 每行字符数 | 24 / Line |
| 纸张宽度 | 57mm |
四、应用领域
机械压力机
液压压力机
成型机床
圆锯机
冲床
折弯机
剪切机
输送设备
机器人
回转工作台
卷取机
加工中心
自动地面运输车辆(AGV)
