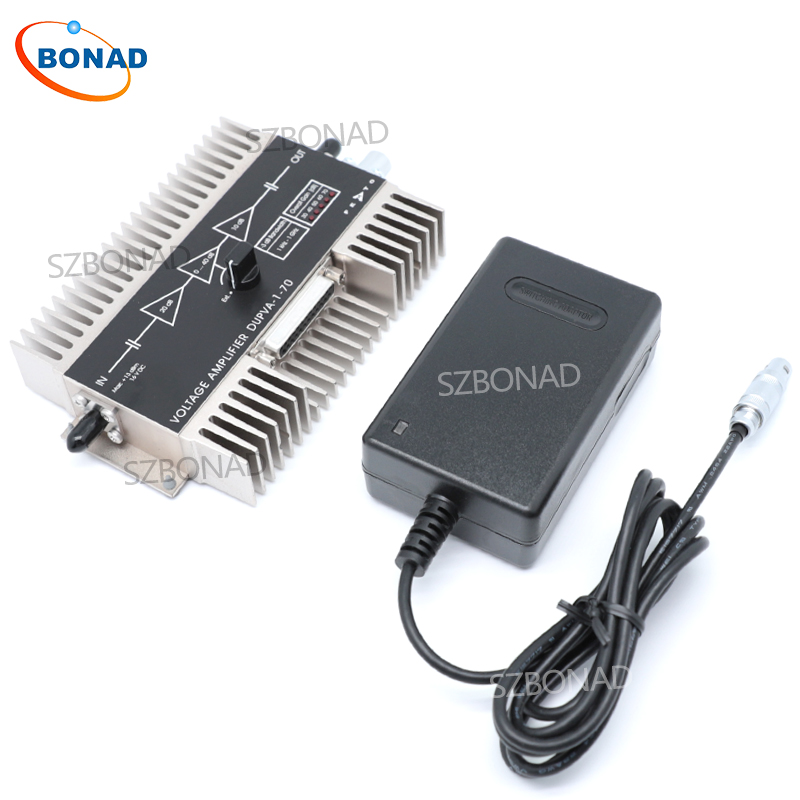

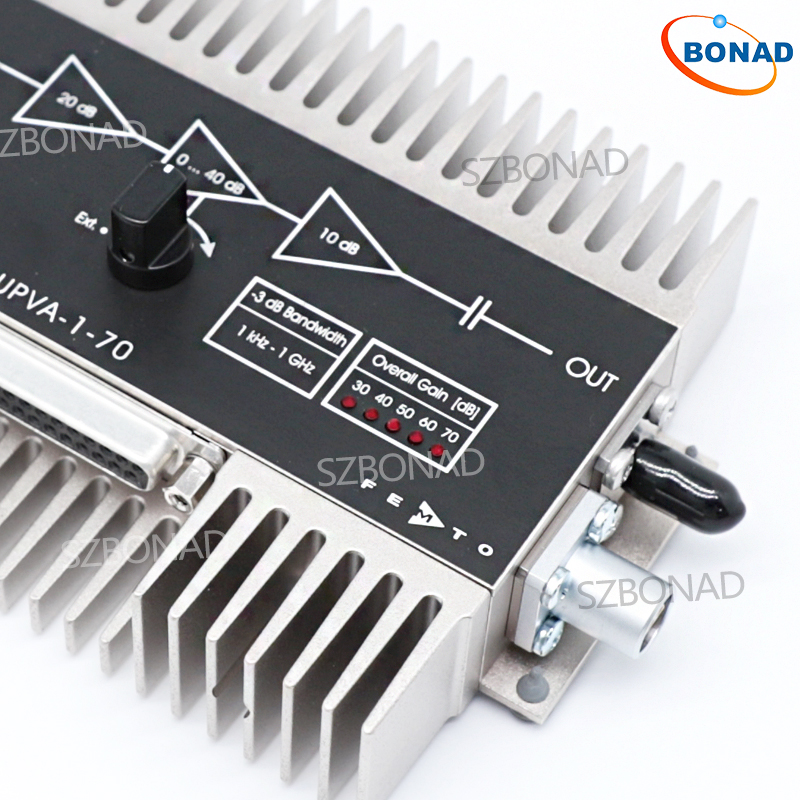

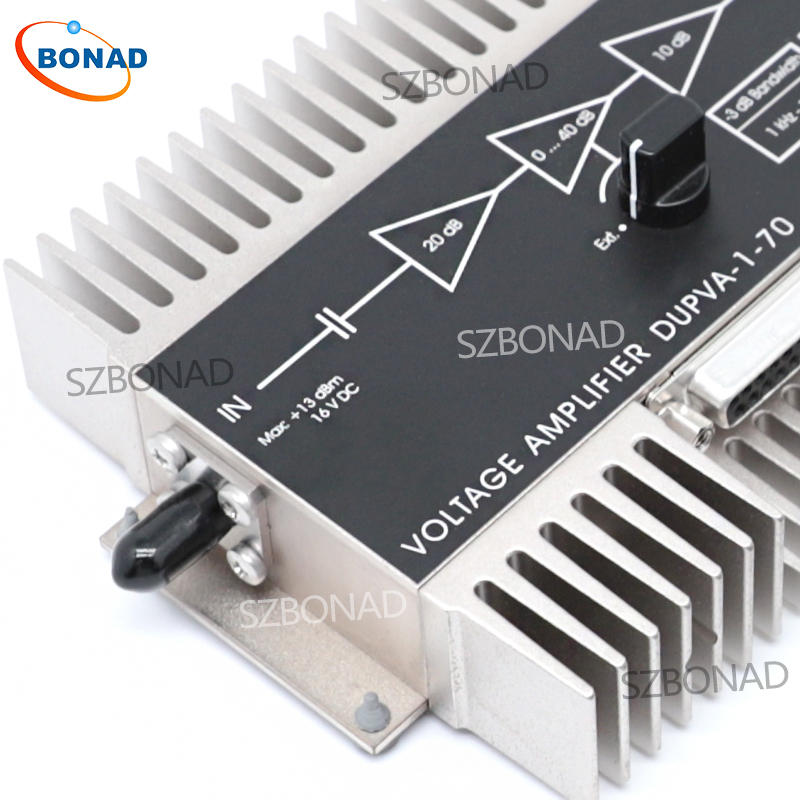

一、产品介绍
1、可变增益20至60 dB (×10至×1000)，可在10 dB步骤切换
2、带宽1 kHz…1.2 GHz
3、带宽、频率响应和脉冲响应与增益设置无关
4、本地和远程控制
5、直流监视器输出
二、应用领域
1、示波器和瞬态记录前置放大器
2、光电倍增管和微通道板放大器
3、用于光接收机和电流放大器的信号助推器
4、时间分辨脉冲和瞬态测量
5、自动化测量系统
三、产品参数
| 规格参数 | 测试条件 VS = ± 15 V, TA = 25°C，系统阻抗= 50 Ω |
| 增益 | 增益值20,30,40,50,60db 增益精度±0.1 dB(设置之间) ±1db(整体) 增益平整度±0.15 dB |
频率响应 | 较低截止频率1kHz 上截止频率1.2 GHz 最高截止频率下降40 dB/Oct |
时间响应 | 上升/下降时间(10% - 90%)380秒 组延迟2.2 ns |
| 输入 | 输入阻抗AC 50 Ω 输入阻抗DC 100 kΩ 输入驻波比(@ 20 dB增益)1.12:1 (f < 1 GHz) 1.7: 1 (f < 2 GHz) 输入驻波比(@ 30 - 60 dB增益)1.2:1 (f < 1 GHz) 1.75: 1 (f < 2 GHz) 50 Ω噪声图3.0 dB (@ 60 dB增益) 3.5 dB (@ 30 - 50 dB增益) 等效输入电压噪声450pv /√Hz (@ 60db增益) 500 pV/√Hz (@ 30 - 50 dB增益) 1/f噪声角40khz |
| 输出 | 输出阻抗50 Ω 输出功率P1dB 13 dBm (@ 100 MHz) 10 dBm (@ 500 MHz) 输出峰-峰电压 用于线性放大2v (@ 100mhz) 1.7 V (@ 500 MHz) 输出VSWR 1.77: 1 (f < 1 GHz) 2.0: 1 (f < 2 GHz) 三阶截距点IP3 21 dBm 反向隔离80 dB 动态范围(无平均)70 dB (P1dB -最小可检测信号) |
监视器输出 | 监视器输出增益1(@≥100 kΩ load) 监视器输出阻抗50 Ω(设计为≥100 kΩ负载) 显示器输出电压范围±10 V 显示器输出电流±25毫安 监控输出带宽DC…100千赫 |
监视器输出 | 控制输入电压范围低:-0.8…+ 0.8 V 高:+1.8…+ 12 V |
