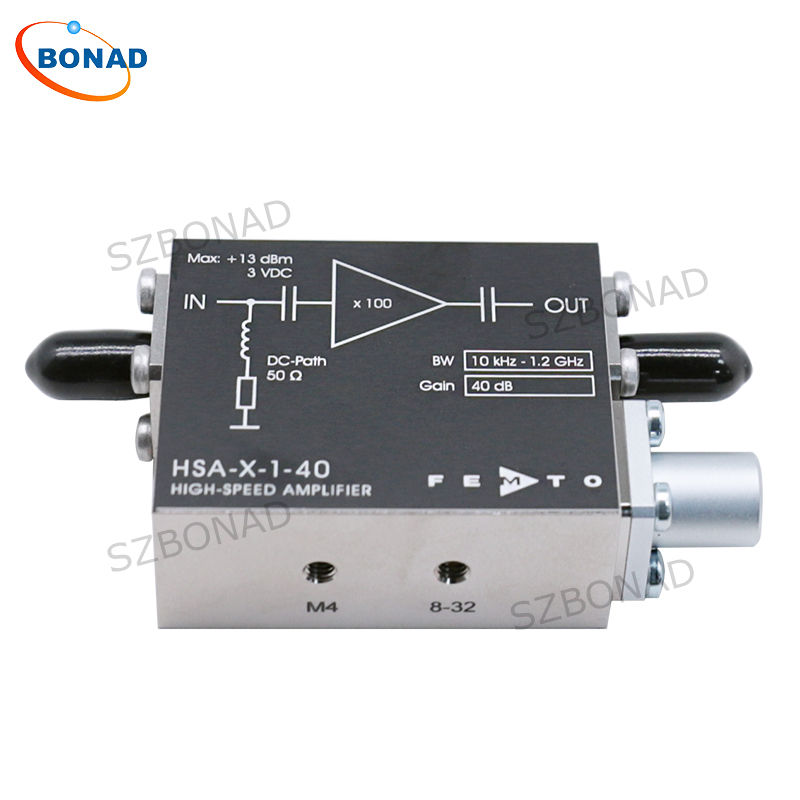

一、产品介绍
1、带宽10 kHz…1.2 GHz
2、上升时间290秒
3、增益40分贝
4、噪声值1.7 dB
5、集成偏置电路
二、应用领域
1、用于超快探测器的前置放大器(微通道板,光电倍增器,雪崩光电二极管和pin光电二极管)
2、示波器和瞬态记录前置放大器
3、时间分辨脉冲和瞬态测量
三、产品参数
规格参数 | 测试条件 VS = + 15 V, TA = 25°C,系统阻抗= 50 Ω |
增益 | 增益40dB(x 100) 跨阻抗增益5000 V/A (40 dB x 50 Ω) 增益精度±1 dB |
频率响应 | 低截止频率(-3 dB) 10khz(±20%) 上截止频率(-3 dB) 1.2 GHz(±15%) 上升/下降时间(10% - 90%)290秒 |
输入 | 直流输入阻抗50 Ω RF输入阻抗50 Ω 50 Ω噪声图1.7 dB (@ f < 700 MHz) 等效输入电压噪声310 pV/√Hz (@ f < 700mhz) 输入驻波比1.6:1 (@ f < 2 GHz) 输入返回损耗13db (@ f < 2 GHz) |
输出 | 输出阻抗50 Ω 输出驻波比1.35:1 (@ f < 1.2 GHz) 输出返回损耗16.5 dB (@ f < 1.2 GHz) 输出功率P1dB +12.5 dBm (@ f < 500 MHz) 输出峰峰电压2.0 VPP (@ f < 500 MHz,用于线性放大) 输出噪声类型。2.1 mVRMS或14 mVPP*(测量BW: 4 GHz) 从RMS噪声得到峰峰输出噪声如下:VPP = VRMS × 6.6(99.9%的时间输出噪声电压将在指定的峰峰值内)。 |
