一、产品介绍
BND-0204UB-Basic 是一款基础性光斑分析仪，可以精确捕捉分析 340~1100 nm 波长，拥有 5.7*4.3 mm 的小靶面，2592*1944 的分辨率，适用于1 W以下光纤激光、半导体激光的聚焦光斑和准直光斑的在线监测及检测。
● 分辨率 2592*1944
● 波长 340~1100 nm
● 靶面 5.7*4.3 mm
● 光斑 22 μm - 4.3 mm
二、产品参数
| 型号 | BND-0204UB-Basic |
| 光谱范围 | 340~1100 nm（标配） |
| 190-340 nm （选配） | |
| 分辨率 | 2592*1944 |
| 像元尺寸 | 2.2 μm |
| 最小光斑 | 22 μm |
| 最大光斑 | 4.3 mm |
| 传感器尺寸 | 5.7*4.3 mm |
| 帧率 | 5-10 fps |
| 最大功率密度 | 50W/cm^2 |
| 最大功率 | 1W |
| 曝光时间 | 0.05ms~500ms |
| 动态范围 | 73.9dB |
| 快门 | 全局 |
| 外触发 | 不支持 |
| 接口 | USB3.0 |
| 重量 | ＜500 g |
1、常规配置波段是 340-1100nm，190-340nm是选配波段，如需要选配波段，需要额外加衰减，190-340nm深紫外吸衰减器在某些相干光源下测试大光斑会有干涉条纹，如需要高精度的测量，需要分段选配 190-240nm，240-300nm，300-340nm 波段的衰减器，其中 300-340nm 波段的衰减器可能某些相干光源会有干涉条纹。
2、工作温度如果涉及指向性测试温度应控制在 15-25℃。
3、上述参数为在曝光时间 100ms 的参数下的响应。

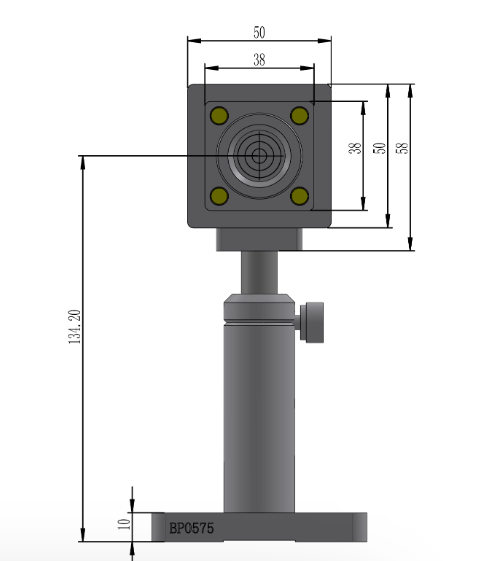

三、尺寸图
四、分析软件
激光光束分析仪让您能够以微观尺度观察激光光束的精确形状和特征，通过实时椭圆计算实现光束可视化，并通过曲线拟合查看横截面。关键的光束宽度参数，例如半峰全宽 (FWHM) 和 1/e2 ，均显示在易于使用的 Windows 软件界面上。使用光束漂移可视化工具跟踪光束质心随时间的变化，该工具具有可自定义的测试持续时间和采样率。将结果导出为各种图像格式或 报告。
