一、产品介绍
PowerMax-Pro RS/USB 150F BB是一款高灵敏度热电堆风冷激光功率计探头，采用了快速薄膜探测器技术，可在数十微秒内做出响应。用于测量 200 mW 至 150W 功率，30x30 mm 探测器靶面，光谱范围涵盖0.4 至 11 µm。支持支持 RS232和USB接口，可直接与 PC 或工业控制器连接。
● 孔径30x30 mm
● 功率200 mW 至 150W
● 波长0.4 至 11 µm
● 响应时间50 µs
二、产品参数
| 型号 | PowerMax-Pro USB/RS 150F BB |
| 波长范围 | 0. 4 - 11 µm |
| 连续使用功率范围 水冷 风冷（最大 65W 风冷，5min） | - 200 mW - 150 W |
| 最大峰值功率 （用于 >1 µsec 脉冲直至 CW） | 200 W |
| 最大间歇功率 (<5 分钟) | 150 W |
| 噪声等效功率 标准模式 高速模式 快照模式 | <4 mW <8 mW <16 mW |
| 最大功率密度 | 0.2kW/cm2 (150 W) |
| 最大峰值功率密度 | 14 kW/cm2 |
| 最大能量密度 | 33 J/cm2 (10 ns; 1064 nm) |
| 上升和下降时间 | ≤50µs |
| 探测器涂层 | BB |
| 有效面积 | 30 x 30mm |
| 最小光束尺寸 | 2 mm |
| 校准不确定度 (k=2) | ±2 % |
| 功率线性度 | ±5 % |
| 光谱补偿精度 | ±3% |
| 空间均匀性 （中心75% 孔径；2.5 mm光束） | ±5% |
| 校准波长 | 810 nm |
| 冷却方式 | 水/空气（间歇） |
| 外部触发输入 | SMB 连接器，3 至 5 Vin，2 至 10 mA，50 Ω交流，300 Ω直流阻抗 |
| 电源输入 | 5V DC，中心正极 |
| 电缆类型 | USB/RS-232 |
| 电缆长度 | 4.2 m |
| PN码 USB RS-232 | 1342380 1342382 |

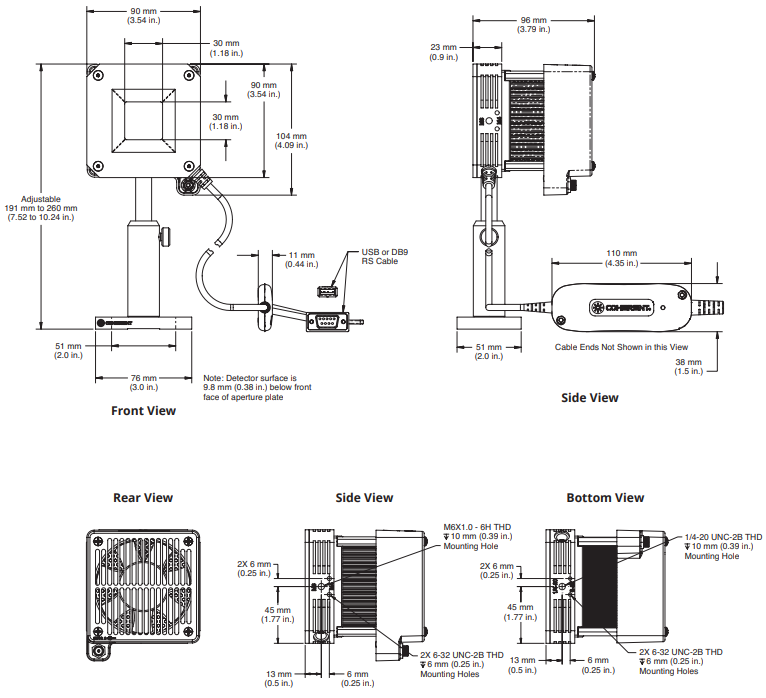

三、尺寸图
四、PowerMax-Pro系列探头
PowerMax-Pro USB 和 RS 传感器将 LabMax-Pro 仪器直接集成在传感器电缆中。与其他 Coherent USB 和 RS 传感器类似，此配置提供更小的外形尺寸，可用于激光加工系统或生产线内部。此外，年度校准成本是单独仪表和传感器系统的一半。PowerMax-Pro USB 和 RS 传感器与 LabMaxPro PC 应用软件(随附)配合使用。
PowerMax-Pro代表了激光功率传感领域的重大技术进步，它利用厚度仅为微米的薄膜探测器，可快速感应入射激光能量引起的热变化。结果是测量响应时间低于 10 μs，而传统热电堆则超过 1 秒。这些探测器可以在 400 nm 至 11 μm 的光谱范围内以高功率运行，并具有 30 mm x 30 mm 的大有效面积。
优势
• 包括电缆中的 USB 和 RS-232 仪器
• 以数十微秒为单位测量功率
• 能够追踪调制和长脉冲激光器的脉冲形状
• 高达 150 W 的高功率
• 30 x 30 毫米的大有效面积
应用
• 激光加工，包括切割、钻孔和焊接
• 医疗系统，包括长脉冲美学应用
• 二极管 LIV 测试 - 提高分辨率并缩短测试时间
• 科学和工程
• 生产和 QA 测试
