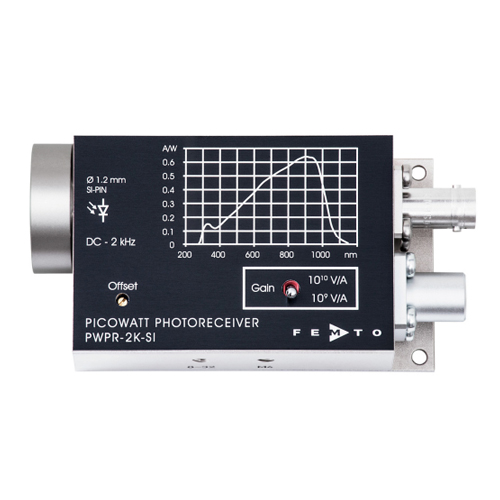

PWPR-2K-SI-FST光电探测器由Si-PIN光电二极管以及跨阻放大器组成，可将最微小的光信号转换为成比例的输出电压。它们具有1.0 × 10⁹ V/A 和1.0 × 10¹⁰ V/A增益，并针对2 kHz带宽下的最大增益进行了优化。
一、主要特点
• 硅 PIN 光电二极管，有效直径 1.2 mm
• 带宽 直流(DC)– 2 kHz
• 放大器跨阻增益可切换：1.0 × 10⁹ V/A、1.0 × 10¹⁰ V/A
• 光谱范围 320 – 1060 nm
• 极低噪声，NEP 9 fW/√Hz
• 自由空间输入为 1.035"-40 螺纹，可通过可选螺钉式适配器轻松转换为光纤输入(FC 和 FSMA)
• 带 UNC 8-32 和 M4 螺纹孔，可安装于公制与英制标准立柱
二、产品参数
| PWPR-2K-SI-FST | |
|---|---|
| 增益 | |
| 跨阻增益 | 1.0 × 10⁹ V/A 和 1.0 × 10¹⁰ V/A 可切换 |
| 增益精度 | ±1 % |
| 转换增益 | 6.4 × 10⁸ V/W 和 6.4 × 10⁹ V/W typ. (@ 900 nm) |

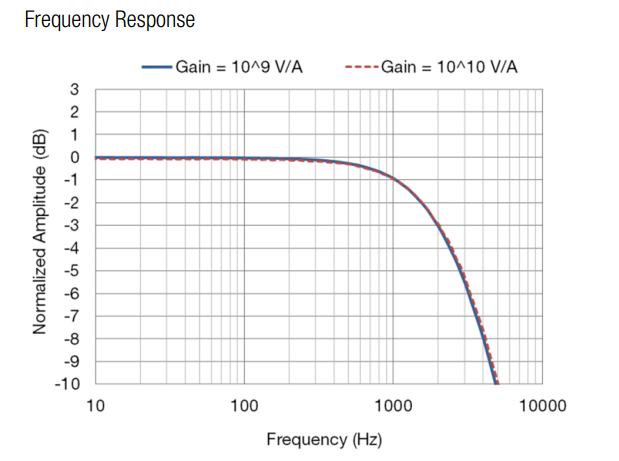

| 频率响应 | |
| 下限截止频率 | DC |
| 上限截止频率 (–3 dB) | 2 kHz |
| 时间响应 | |
| 上升/下降时间 (10 % – 90 %) | 165 µs |
| 输入 | |
| 输入偏置电流 (暗电流) | 0.6 pA typ. |
| 输入偏置电流漂移系数 | 2 / 10 °C |
| 输入偏置补偿范围 | ±120 pA (由偏置电位器调节) |
| 光学饱和功率 | 15.6 nW (@ 10⁹ V/A, 900 nm) 1.56 nW (@ 10¹⁰ V/A, 900 nm) |
| 噪声等效功率 (NEP) | 9 fW/√Hz (@ 900 nm, 100 Hz) |
| 探测器 | |
| 探测器 | Si-PIN 光电二极管 |
| 有效面积 | 直径 1.2 mm |

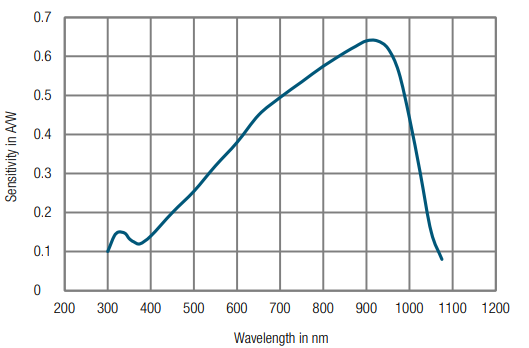

| 光谱范围 | 320 – 1060 nm |
| 最大灵敏度 | 0.64 A/W typ. (@ 900 nm) |
| 输出 | |
| 输出电压范围 | –1.2 V ... + 10 V (@ ≥ 100 kΩ 输出负载) |
| 输出阻抗 | 50 Ω (以 ≥ 100 kΩ 负载端接) |
| 最大输出电流 | 30 mA (短路保护) |

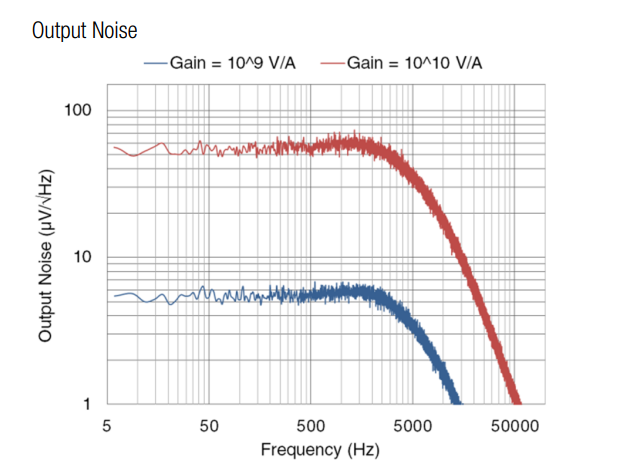

| 输出噪声 | 0.45 mV RMS (3 mV 峰峰值) typ. |
| 光学输入连接器 | |
| FST 法兰材质 | 1.4305 不锈钢, 镀镍 |
| FST 耦合环材质 | 1.4305 不锈钢, 玻璃喷砂 |
| 电源 | |
| 电源电压 | ±15 V (±14.5 V ... ±16.5 V) |
| 电源电流 | +32 mA / –25 mA |
| 外壳 | |
| 重量 | 220 g 含耦合环 |
| 材质 | AlMg4.5Mn, 镀镍 |
| 温度范围 | |
| 存储温度 | –30 °C ... + 85 °C |
| 工作温度 | 0 °C ... +50 °C |
| 绝对最大额定值 | |
| 光输入功率 (连续波) | 10 mW |
| 电源电压 | ±20 V |
偏置可通过电位器调节。输出具有短路保护。通过 3 针 Lemo® 插座供电。设备随附配套连接器。可选 PS-15 电源。更多信息请查阅数据手册或联系我们。
三、可选配件
| 电源 | PS-15-25-L |
| USB DAQ 与控制系统 | LUCI-M |
| USB 控制接口 | LUCI-10 |
| 光纤适配器 | PRA-FC PRA-FCA PRA-FSMA AT-W1 |
| 柱适配器板 | PRA-PAP |
| 连接器 | 连接器 |
四、数据手册

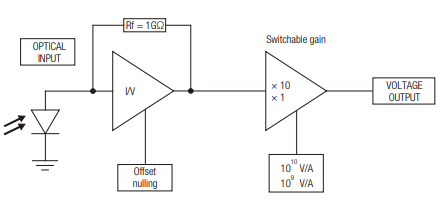

五、电路图
六、应用范围
• 光谱学、反射与透射测量
• 高灵敏度光电测量
• 采用光学斩波调制的应用
• 用于示波器、A/D 转换器和锁相放大器的光前端
七、同系列型号
| 型号 | FWPR-20-SI-FST | PWPR-2K-SI-FST | LCA-S-400K-SI-FST |
| Si-PIN | 1.1 × 1.1 mm² | 1.2 mm Ø | 3.0 mm Ø |
| 光谱范围 | 320 - 1100 nm | 320 - 1060 nm | 320 - 1060 nm |
| 带宽 (−3 dB) | DC - 20 Hz | DC - 2 kHz | DC - 400 kHz |
| 上升时间 (10 - 90 %) | 18 ms | 165 µs | 900 ns |
| 跨阻增益 | 1 × 10¹² V/A | 1 × 10⁹ V/A 1 × 10¹⁰ V/A (可切换) | 1 × 10⁷ V/A |
| 转换增益 | 6 × 10¹¹ V/W | 6,4 × 10⁸ V/W 6,4 × 10⁹ V/W (可切换) | 5.9 × 10⁶ V/W |
| NEP | 0.7 fW/√Hz | 9 fW/√Hz | 120 fW/√Hz |
| 输出电压 | -1,6 - +10 V | -1,2 - +10 V | -3 - +10 V |
| 信号输出 | 为高阻抗负载设计，使用 ≥ 100 kΩ 端接 | ||
| 型号 | FWPR-20-IN-FST | PWPR-2K-IN-FST | LCA-S-400K-IN-FST |
| InGaAs-PIN | 0.5 mm Ø | 0.5 mm Ø | 0.5 mm Ø |
| 光谱范围 | 900 - 1700 nm | 900 - 1700 nm | 900 - 1700 nm |
| 带宽 (−3 dB) | DC - 20 Hz | DC - 2 kHz | DC - 400 kHz |
| 上升时间 (10 - 90 %) | 18 ms | 165 µs | 1 µs |
| 跨阻增益 | 1 × 10¹¹ V/A | 1 × 10⁹ V/A 1 × 10¹⁰ V/A (可切换) | 1 × 10⁷ V/A |
| 转换增益 | 9,5 × 10¹⁰ V/W | 1,1 × 10⁹ V/W 1,1 × 10¹⁰ V/W (可切换) | 9,5 × 10⁶ V/W |
| NEP | 7.5 fW/√Hz | 10 fW/√Hz | 75 fW/√Hz |
| 输出电压 | -1,6 - +10 V | -1,2 - +10 V | -3 - +10 V |
| 信号输出 | 为高阻抗负载设计，使用 ≥ 100 kΩ 端接 | ||
