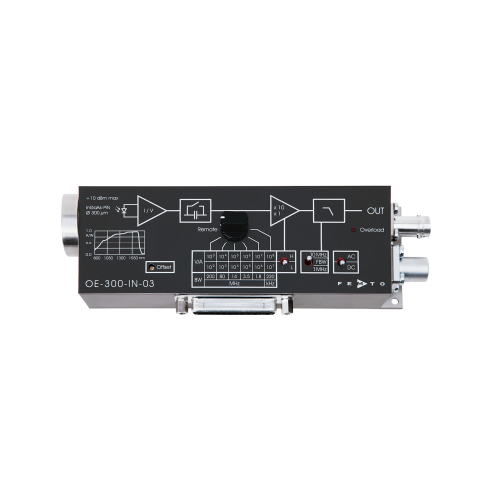

OE-300-IN-03-FST光电探测器由InGaAs-PIN 光电二极管，以及可切换的低噪声跨阻放大器组成，用于将微弱光信号转换为成比例的输形电压。其增益在 10² 至 10⁸ V/A 切换，并针对 200 MHz带宽进行了优化。1.035"-40 螺纹法兰，用于自由空间应用，兼容多种光学标准附件。
一、主要特点
转换增益可在 10² 至 10⁸ V/A 间调节
带宽最高 200 MHz
覆盖 800 至 1700 nm 波长范围的 InGaAs-PIN 光电二极管
最高 10 mW 光功率的高动态输入范围
极低噪声，NEP 低至 52 fW/√Hz
可切换低通滤波器，最大限度降低宽带噪声
自由空间输入 1.035"-40 螺纹
具备完整的手动与远程控制能力
二、产品参数
| OE-300-IN-03-FST | |
|---|---|
| 增益 | |
| 跨阻增益 | 1 × 10² … 1 × 10⁸ V/A（输出负载 50 Ω） |
| 增益精度 | ±1 % 电气，各档之间 |
| 频率响应 | |
| 下限截止频率 | DC / 100 Hz，可切换 |
| 上限截止频率（–3 dB） | 最高 200 MHz，可切换至 1 MHz 或 10 MHz |
| 输入 | |
| 光学 CW 饱和功率 | 详细见性能部分 |
| 噪声等效功率（NEP） | 详细见性能部分 |
| 性能（取决于增益设置） | |
| 低噪声模式 10² V/A | 上限截止 200 MHz 上升/下降 1.9 ns NEP 192 pW/√Hz（@ 1550 nm，测量带宽 20 MHz） 积分输入噪声 4.8 µW RMS CW 饱和功率 10 mW（@ 1550 nm） |
| 低噪声模式 10³ V/A | 上限截止 80 MHz 上升/下降 3.45 ns NEP 23 pW/√Hz（@ 1550 nm，测量带宽 8 MHz） 积分输入噪声 370 nW RMS CW 饱和功率 1.0 mW |
| 低噪声模式 10⁴ V/A | 上限截止 14 MHz 上升/下降 27 ns NEP 1.9 pW/√Hz（@ 1550 nm，测量带宽 1.4 MHz） 积分输入噪声 23 nW RMS CW 饱和功率 100 µW |
| 低噪声模式 10⁵ V/A | 上限截止 3.5 MHz 上升/下降 85 ns NEP 410 fW/√Hz（@ 1550 nm，测量带宽 350 kHz） 积分输入噪声 3.4 nW RMS CW 饱和功率 10 µW |
| 低噪声模式 10⁶ V/A | 上限截止 1.8 MHz 上升/下降 212 ns NEP 152 fW/√Hz（@ 1550 nm，测量带宽 180 kHz） 积分输入噪声 0.82 nW RMS CW 饱和功率 1.0 µW |
| 低噪声模式 10⁷ V/A | 上限截止 220 kHz 上升/下降 1.6 µs NEP 55 fW/√Hz（@ 1550 nm，测量带宽 22 kHz） 积分输入噪声 64 pW RMS CW 饱和功率 100 nW |
| 高速模式 10³ V/A | 上限截止 175 MHz 上升/下降 2.3 ns NEP 137 pW/√Hz（@ 1550 nm，测量带宽 18 MHz） 积分输入噪声 2.9 µW RMS CW 饱和功率 1.0 mW |
| 高速模式 10⁴ V/A | 上限截止 80 MHz 上升/下降 3.6 ns NEP 6.8 pW/√Hz（@ 1550 nm，测量带宽 8 MHz） 积分输入噪声 270 nW RMS CW 饱和功率 100 µW |
| 高速模式 10⁵ V/A | 上限截止 14 MHz 上升/下降 27 ns NEP 1.4 pW/√Hz（@ 1550 nm，测量带宽 1.4 MHz） 积分输入噪声 20 nW RMS CW 饱和功率 10 µW |
| 高速模式 10⁶ V/A | 上限截止 3.5 MHz 上升/下降 85 ns NEP 360 fW/√Hz（@ 1550 nm，测量带宽 350 kHz） 积分输入噪声 3.3 nW RMS CW 饱和功率 1.0 µW |
| 高速模式 10⁷ V/A | 上限截止 1.8 MHz 上升/下降 210 ns NEP 127 fW/√Hz（@ 1550 nm，测量带宽 175 kHz） 积分输入噪声 0.82 nW RMS CW 饱和功率 100 nW |
| 高速模式 10⁸ V/A | 上限截止 220 kHz 上升/下降 1.7 µs NEP 52 fW/√Hz（@ 1550 nm，测量带宽 22 kHz） 积分输入噪声 64 pW RMS CW 饱和功率 10 nW |
| 探测器 | |
| 探测器类型 | InGaAs-PIN 光电二极管 |
| 有效光敏区 | Ø 300 µm |
| 光谱范围 | 800 – 1700 nm |

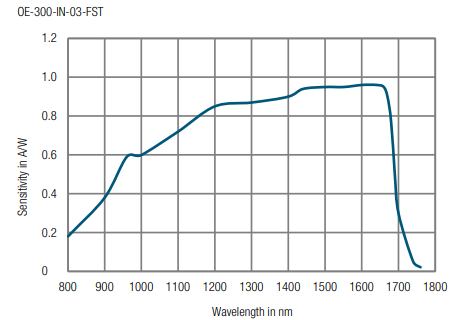

| 灵敏度 | 0.95 A/W typ.（@ 1550 nm） |
| 暗电流 | 0.1 nA typ. |
| 输出 | |
| 输出电压范围 | ±1 V（@ 50 Ω 输出负载），线性放大 |
| 输出阻抗 | 50 Ω（设计用于 50 Ω 负载） |
| 最大输出电流 | ±40 mA（短路保护） |
| 压摆率 | 1000 V/µs |
| 输出失调补偿 | 由失调电位器和外部控制电压调节 输出失调补偿范围最小 ±100 mV |
| DC 监视输出 | |
| 监视输出增益模式 | 低噪声：增益设置除以 –1 高速：增益设置除以 –10 |
| 监视输出极性 | 反相 |
| 监视输出电压范围 | ±1 V（@ ≥ 1 MΩ 负载） |
| 监视输出带宽 | DC … 1 kHz |
| 监视输出阻抗 | 1 kΩ（设计用于 ≥ 1 MΩ 负载） |
| 指示灯 | |
| 功能 | 过载 |
| 数字控制 | |
| 控制输入电压范围 | LOW 位：–0.8 V … +1.2 V HIGH 位：+2.3 V … +12 V |
| 控制输入电流 | 0 mA @ 0 V，1.5 mA @ +5 V，4.5 mA @ +12 V |
| 过载输出 | 未激活：< 0.4 V @ 0 … –1 mA 激活：typ. 5 … 5.1 V @ 0 … 2 mA |
| 外部失调控制 | |
| 控制电压范围 | ±10 V |
| 失调控制输入阻抗 | 15 kΩ |
| 光学输入连接器 | |
| 材料（FST 法兰） | 1.4305 不锈钢，镀镍 |
| 材料（FST 耦合环） | 1.4305 不锈钢，玻璃珠喷砂 |
| 电源 | |
| 电源电压 | ±15 V（±14.75 V … ±16.5 V） |
| 电源电流 | +110 / –90 mA typ. |
| 外壳 | |
| 重量 | 360 g |
| 材料 | AlMg4.5Mn，镀镍 |
| 温度范围 | |
| 存储温度 | –40 °C … +80 °C |
| 工作温度 | 0 °C … +60 °C |
| 绝对最大额定值 | |
| 光输入功率（连续波） | 12 mW |
| 数字控制输入电压 | –5 V / +16 V（相对于数字地 DGND，引脚 9） |
| 模拟控制输入电压 | ±15 V（相对于模拟地 AGND，引脚 3） |
| 电源电压 | ±20 V |
| 连接器 | |
| 输入 | 1.035"-40 螺纹法兰，用于自由空间应用 |
| 输出 | BNC 母座（插孔） |
偏移可通过微调电位器或外部控制电压调节。LED 过载指示。输出短路保护。通过 3 针 Lemo® 插座供电，设备随附配套连接器。可选 PS-15 电源。更多详情请查看数据手册或联系 我们。
三、数据手册
四、型号说明
OE-300-IN-03-FST 1.035"-40 螺纹法兰，用于自由空间应用，兼容多种光学标准附件
请注意：不建议使用 PRA-FC 与 PRA-FSMA 光纤适配器，因为有效面积较小会大幅降低耦合效率。
五、可选配件
| 电源 | PS-15-25-L |
| USB DAQ 与控制系统 | LUCI-M |
| USB 控制接口 | LUCI-10 |
| 光纤适配器 | PRA-FC PRA-FCA PRA-FSMA AT-W1 |
| 柱适配器板 | PRA-PAP |
| 连接器 | 连接器 |
| 低噪声电缆 | CAB-LN1 |
| 低电容电缆 | CAB-SC1 |
| 射频电缆 | CAB-HF1 |
六、电路图
七、应用范围
适用于 MHz 范围的通用型低噪声光接收器(O/E 转换器)
时间分辨光脉冲与功率测量
激光强度噪声测量(RIN)
示波器、频谱分析仪、A/D 转换器及射频锁相放大器的光学前端
八、可变增益光电接收器
| Model | OE-300-SI-10-FST | OE-300-SI-30-FST | OE-300-IN-01-FC | OE-300-IN-03-FST |
| Detector Type | Si-PIN | Si-PIN | InGaAs PIN | InGaAs PIN |
| Detector Size [mm] | 1.0 x 1.0 | Ø 3.0 | Ø 0.08 | Ø 0.3 |
| Spectral Range [nm] | 400 - 1000 | 320 - 1000 | 900 - 1700 | 800 - 1700 |
| NEP (Dependent on Gain Setting) [/√Hz] | 76 fW - 322 pW | 81 fW - 325 pW | 47 fW - 180 pW | 52 fW - 192 pW |
| Performance Range | Low Noise | High Speed | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gain Setting [V/A] (Transimpedance) | 10² | 10³ | 10⁴ | 10⁵ | 10⁶ | 10⁷ | 10³ | 10⁴ | 10⁵ | 10⁶ | 10⁷ | 10⁸ |
| Bandwidth (−3 dB) [MHz] | 200 | 80 | 14 | 3.5 | 1.8 | 0.22 | 175 | 80 | 14 | 3.5 | 1.8 | 0.22 |
| Accuracy Performance | ±1 % (transimpedance) | |||||||||||
| Low Pass Filter | switchable to 1 MHz and 10 MHz | |||||||||||
| Output | ±1 V (@ 50 Ω load), for linear amplification | |||||||||||
| Power Requirements | ±15 V, +150 mA/−100 mA typ., ±200 mA recommended | |||||||||||
| Control Interface | 5 opto-isolated digital inputs, TTL/CMOS compatible, analog offset control voltage input | |||||||||||
| Case | 170 x 60 x 45 mm (L x W x H), Weight 320 g | |||||||||||
