OE-200-BPR-SI 是一款可变增益平衡光电探测器，用于测量微小差分光电流或微小光差分功率，带宽处于 500 kHz范围。该器件具备九档可切换增益，拥有 50 dB 的优异共模抑制比(CMRR)。
一、主要特点
平衡型 Si-PIN 探测器，有效直径 1.2 mm
共模抑制比(CMRR)典型值 50 dB
光谱范围 320 - 1060 nm
极低噪声，噪声等效功率(NEP)低至 13 fW/√Hz
带宽最高可达 500 kHz
转换增益可调范围：1 × 10³ ~ 1 × 10¹¹ V/W
FC 光纤输入接口
出厂校准波长 850 nm
具备完整手动控制与远程控制能力
二、技术规格
| OE-200-BPR-SI | |
|---|---|
| 增益 | |
| 转换增益 | 10³ ... 10¹¹ V/W (@ 850 nm, 输出负载 ≥ 100 kΩ) |
| 增益精度 | ±1 % 电气、档位之间 ±5 % (@ POPT ≤ 1 mW, 850 nm) |

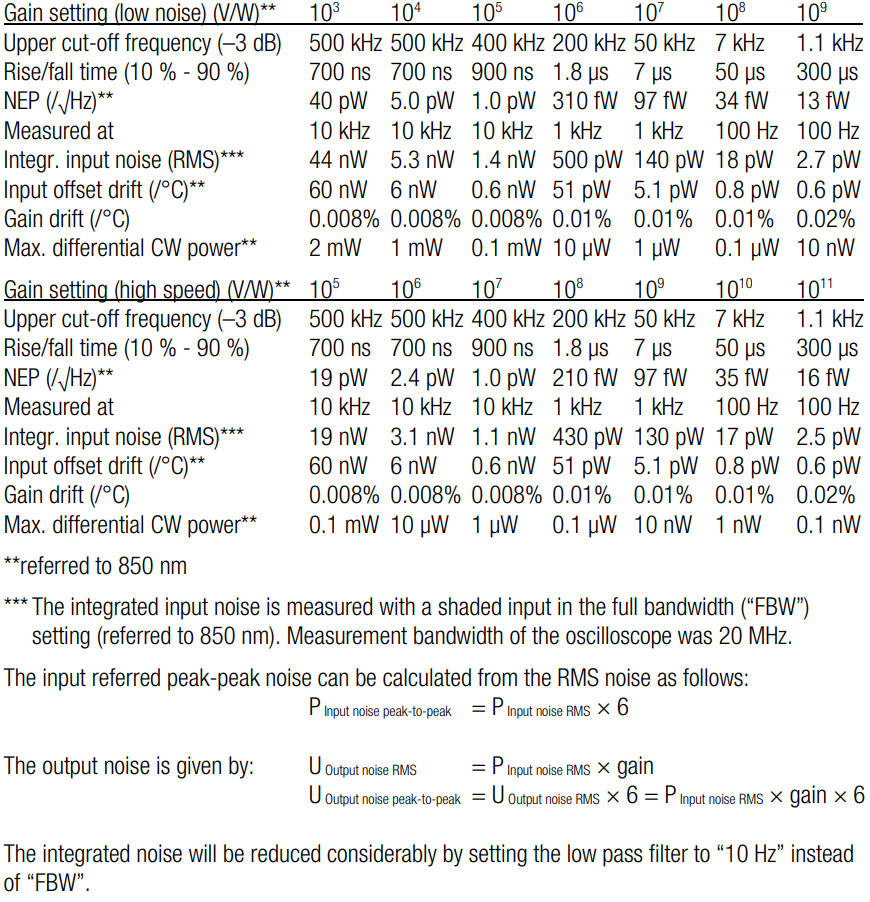

| 增益漂移 | 见下表 |
| 频率响应 | |
| 下限截止频率 | DC / 1 Hz，可切换 |
| 上限截止频率 (–3 dB) | 最高 500 kHz，可切换至 10 Hz |
| 输入 | |
| 输入失调电流（暗电流） | 2 pA typ. 每只光电二极管 |
| 共模抑制比 | 50 dB typ. |
| 输入失调补偿范围 | 600 pA（失调电位器） 400 pA（外部控制电压） |
| 输入失调漂移 | 见下表 |
| 噪声等效功率 (NEP) | 见下表 |
| 最大差分连续光功率 | 见下表 |
| 最大光学平衡连续光功率 | 10 mW（每只光电二极管，@ 850 nm） |
| 探测器 | |
| 探测器类型 | 2 × Si-PIN 光电二极管 |
| 有效感光面积 | 1.2 mm |

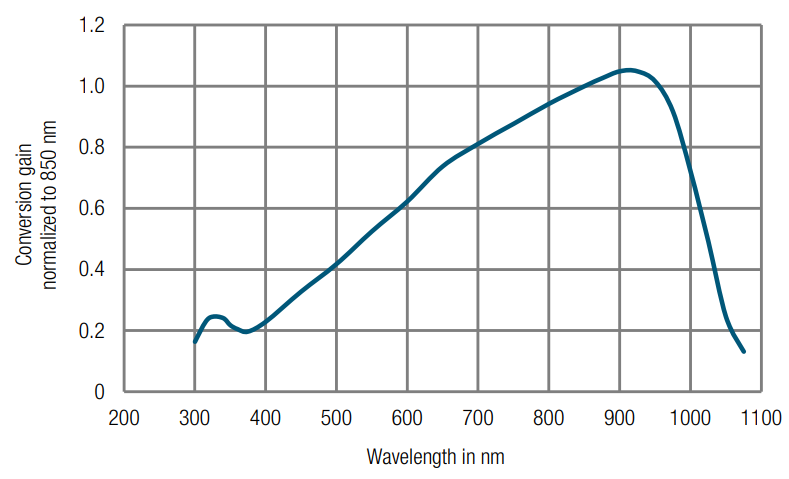

| 光谱范围 | 320 - 1060 nm |
| 灵敏度 | 0.61 A/W (@ 850 nm) 0.64 A/W (@ 900 nm) |
| 输出 | |
| 输出电压 | ±10 V (@ ≥100 kΩ 输出负载，匹配负载 ≥10 kΩ) |
| 输出阻抗 | 50 Ω（匹配负载 ≥10 kΩ） |
| 最大输出电流 | 30 mA（短路保护） |
| 性能取决于增益 |
|
| 指示灯 LED | |
| 功能 | 过载提示 |
| 数字控制 | |
| 控制输入电压范围 | 低电平：–0.8 V ... +1.2 V 高电平：+2.3 V ... +12 V |
| 控制输入电流 | 0 mA @ 0 V 1.5 mA @ +5 V 4.5 mA @ +12 V |
| 过载输出 | 未激活：<0.4 V @ 0 ... –1 mA 激活：typ. 5 ... 5.1 V @ 0 ... 2 mA |
| 外部失调控制 | |
| 控制电压范围 | ±10 V |
| 失调控制输入阻抗 | 20 kΩ |
| 转换系数 | 40 pA/V |
| 其它参数 | |
| 供电电压 | ±15 V (±14.75 V ... ±16.5 V) |
| 供电电流 | ±110 / –80 mA typ. |
| 材质 | AlMg4.5Mn |
| 重量 | 360 g |
| 存储温度 | –40 °C ... +80 °C |
| 工作温度 | 0 °C ... +60 °C |
三、使用说明
设备操作简单易懂，如有疑问可查阅本文件或联系我们。
为安全使用设备，请参考本文件中绝对最大额定值、温度范围和电源章节所规定的损伤阈值。
设备运行环境不得含有烟雾、粉尘、油脂、油污、冷凝水汽及其他会影响设备运行和性能的污染物。

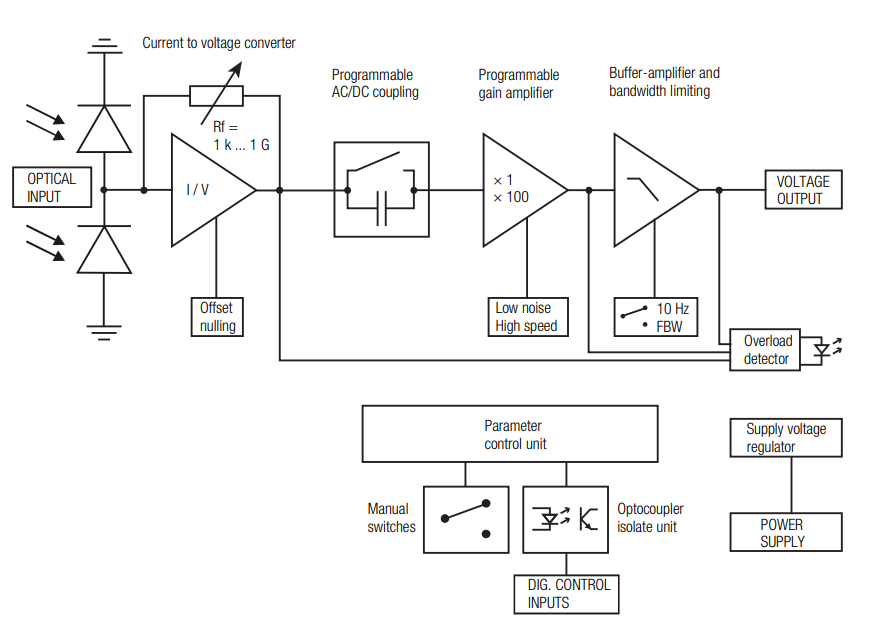

四、电路图
五、应用范围
外差探测
光谱分析
适用于示波器、频谱分析仪、A/D 转换器、锁相放大器的差分光学前端
