HCA-S-200M-SI-FC FC低噪声200MHz光电接收器FEMTO

HCA-S-200M-SI-FC光电探测器由 Si-PIN 光电二极管以及跨阻放大器组成，用于将微弱的光学信号转换为成比例的输出电压。具有 2.0 × 10⁴ V/A固定增益，并针对200 MHz高带宽进行了优化。 FC 光纤连接器(固定兼容 FC/PC 与 FC/APC)。

一、主要特点

Si-PIN 光电二极管，有效直径 0.8 mm

带宽直流(DC)– 200 MHz

放大器跨阻增益 2.0 × 10⁴ V/A

最大转换增益 1.1 × 10⁴ V/W @ 800 nm

光谱范围 320 – 1000 nm

也可提供永久安装的 FC 光纤输入

UNC 8-32 和 M4 螺纹孔，可安装到公制与英制标准立柱上

二、产品参数

偏移量可通过电位器调节。输出具有短路保护。通过 3 针 Lemo® 插座供电。设备随附配套连接器。可选配 PS-15 电源。更多信息请查阅数据手册或联系我们。

三、数据手册

HCA-S-200M-SI-FC.pdf

四、型号区别

HCA-S-200M-SI-FST : 1.035"-40 螺纹法兰，带内螺纹耦合环(外径 30 mm)，用于自由空间应用。

兼容多种光学标准配件，并可用于各类光纤连接器适配器。

可选配：

光纤适配器 PRA-FC、PRA-FCA 与 PRA-FSMA。

HCA-S-200M-SI 采用相对较大的 0.8 mm 直径光电二极管，输入耦合要求不苛刻。但为确保接近 100% 的耦合效率，建议使用低数值孔径(NA)的标准 SM 9/125 光纤(PC 或 APC)。

HCA-S-200M-SI-FC : 固定/永久式 FC 光纤连接器，具有高耦合效率与优异的转换增益精度

五、可选配件

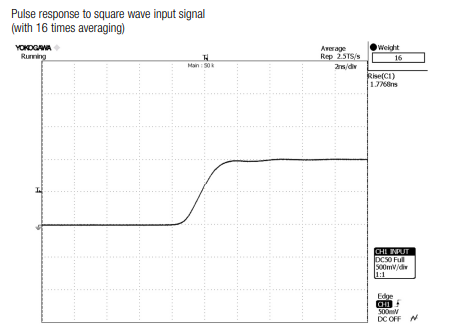

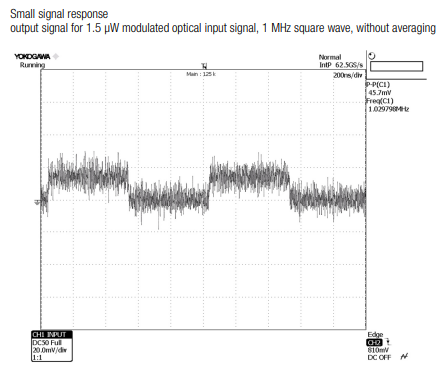

六、电路图




七、应用范围

光谱学

快速脉冲与瞬态测量

光学触发

示波器、A/D 转换器和射频(HF)锁相放大器的光学前端

八、HCA固定增益光电接收器

Model	HCA-S-20M-SI-FST	HCA-S-200M-SI-FST HCA-S-200M-SI-FC	HCA-S-400M-SI-FST HCA-S-400M-SI-FC
Si-PIN photo diode	3 mm Ø	800 µm Ø	800 µm Ø
Spectral Range	320 - 1060 nm	320 - 1000 nm	320 - 1000 nm
Bandwidth (−3 dB)	DC - 20 MHz	DC - 200 MHz	DC - 400 MHz
Rise Time (10 - 90 %)	19 ns	1.8 ns	1.0 ns
Transimpedance Gain	1 × 105 V/A	2 × 104 V/A	5 × 103 V/A
Conversion Gain	5.9 × 104 V/W	1,1 × 104 V/W	2,7 × 103 V/W
NEP	4.5 pW/√Hz	9.4 pW/√Hz	40 pW/√Hz
Output Voltage	± 1.5 V	± 1.2 V	± 1.0 V
Signal output	designed for 50 Ω load, to be terminated with 50 &ohm;

Model	HCA-S-20M-IN-FST	HCA-S-200M-IN-FST HCA-S-200M-IN-FC	HCA-S-400M-IN-FST HCA-S-400M-IN-FC
InGaAs-PIN photo diode	500 µm Ø	300 µm Ø (FST model) integrated ball lens (FC model)	300 µm Ø (FST model) integrated ball lens (FC model)
Spectral Range	900 - 1700 nm	900 - 1700 nm	900 - 1700 nm
Bandwidth (−3 dB)	DC - 20 MHz	DC - 200 MHz	DC - 400 MHz
Rise Time (10 - 90 %)	18 ns	1.8 ns	1.0 ns
Transimpedance Gain	1 × 105 V/A	2 × 104 V/A	5 × 103 V/A
Conversion Gain	9,5 × 104 V/W	1,9 × 104 V/W	4,8 × 103 V/W
NEP	3.5 pW/√Hz	5.2 pW/√Hz	24 pW/√Hz
Output Voltage	± 1.5 V	± 1.2 V	± 1.0 V
Signal output	designed for 50 Ω load, to be terminated with 50 &ohm;
