FC光纤输入InGaAs 200MHz光电接收器HCA-S-200M-IN-FC

HCA-S-200M-IN-FC光电探测器由InGaAs-PIN 光电二极管以及跨阻放大器组成，用于将微弱的光学信号转换为成比例的输出电压。具有 2.0 × 10⁴ V/A固定增益，并针对 200 MHz高带宽进行了优化。

一、主要特点

InGaAs-PIN 光电二极管

带宽直流(DC)– 200 MHz

放大器跨阻增益 2.0 × 10⁴ V/A

最大转换增益 1.9 × 10⁴ V/W @ 1550 nm

光谱范围 900 – 1700 nm

可提供永久安装的 FC 光纤输入

UNC 8-32 和 M4 螺纹孔，可安装到公制与英制标准立柱上

二、产品参数

三、数据手册

HCA-S-200M-IN-FC.pdf

四、型号区别

HCA-S-200M-IN-FST ： 1.035"-40 螺纹法兰，带内螺纹耦合环(外径 30 mm)，用于自由空间应用，兼容多种光学标准配件

HCA-S-200M-IN-FC ： 固定/永久式 FC 光纤连接器，具有高耦合效率与优异的转换增益精度

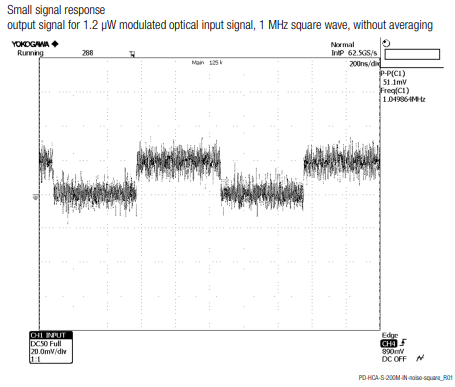

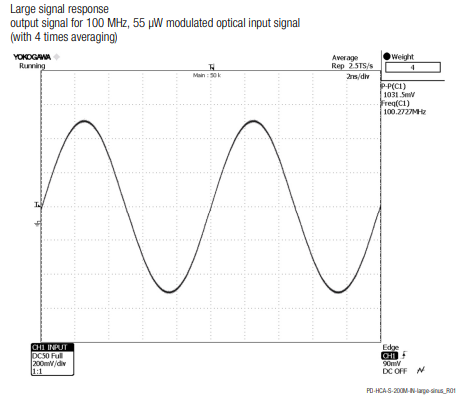

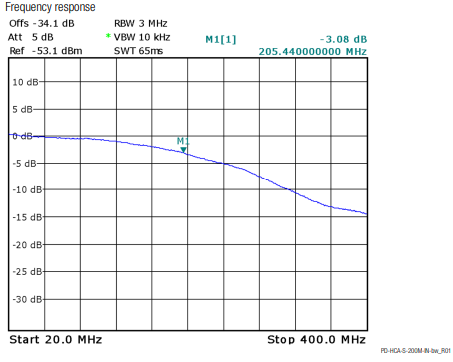

五、电路图




六、应用范围

光谱学

快速脉冲与瞬态测量

光学触发

示波器、A/D 转换器和射频(HF)锁相放大器的光学前端

七、HCA-S同系列

Model	HCA-S-20M-SI-FST	HCA-S-200M-SI-FST HCA-S-200M-SI-FC	HCA-S-400M-SI-FST HCA-S-400M-SI-FC
Si-PIN photo diode	3 mm Ø	800 µm Ø	800 µm Ø
Spectral Range	320 - 1060 nm	320 - 1000 nm	320 - 1000 nm
Bandwidth (−3 dB)	DC - 20 MHz	DC - 200 MHz	DC - 400 MHz
Rise Time (10 - 90 %)	19 ns	1.8 ns	1.0 ns
Transimpedance Gain	1 × 10⁵ V/A	2 × 10⁴ V/A	5 × 10³ V/A
Conversion Gain	5.9 × 10⁴ V/W	1,1 × 10⁴ V/W	2,7 × 10³ V/W
NEP	4.5 pW/√Hz	9.4 pW/√Hz	40 pW/√Hz
Output Voltage	± 1.5 V	± 1.2 V	± 1.0 V
Signal output	designed for 50 Ω load, to be terminated with 50 &ohm;

Model	HCA-S-20M-IN-FST	HCA-S-200M-IN-FST HCA-S-200M-IN-FC	HCA-S-400M-IN-FST HCA-S-400M-IN-FC
InGaAs-PIN photo diode	500 µm Ø	300 µm Ø (FST model) integrated ball lens (FC model)	300 µm Ø (FST model) integrated ball lens (FC model)
Spectral Range	900 - 1700 nm	900 - 1700 nm	900 - 1700 nm
Bandwidth (−3 dB)	DC - 20 MHz	DC - 200 MHz	DC - 400 MHz
Rise Time (10 - 90 %)	18 ns	1.8 ns	1.0 ns
Transimpedance Gain	1 × 10⁵ V/A	2 × 10⁴ V/A	5 × 10³ V/A
Conversion Gain	9,5 × 10⁴ V/W	1,9 × 10⁴ V/W	4,8 × 10³ V/W
NEP	3.5 pW/√Hz	5.2 pW/√Hz	24 pW/√Hz
Output Voltage	± 1.5 V	± 1.2 V	± 1.0 V
Signal output	designed for 50 Ω load, to be terminated with 50 &ohm;
