FWPR-20-IN-FST光电探测器由InGaAs-PIN光电二极管以及跨阻放大器组成，可将最微小的光信号转换为成比例的输出电压，具有固定增益，并针对带宽下的最大增益进行了优化。
一、主要特点
InGaAs-PIN 光电二极管，有效直径 0.5 mm
超低噪声，NEP 7.5 fW/√Hz
放大器跨阻增益 1 × 10¹¹ V/A
最大转换增益 0.95 × 10¹¹ V/W @ 1550 nm
光谱范围 900 – 1700 nm
自由空间输入，1.035"-40 螺纹接口，可通过选配的旋入式适配器便捷转换为光纤输入(FC 和 FSMA)
UNC 8-32 和 M4 螺纹孔，可安装到公制与英制标准立柱上
二、产品参数
| FWPR-20-IN-FST | |
|---|---|
| 增益 | |
| 跨阻增益 | 1.0 × 10¹¹ V/A (@ 输出负载 ≥ 100 kΩ) |
| 增益精度 | ±1 % (电气) |
| 转换增益 | 0.95 × 10¹¹ V/W typ. |
| 频率响应 | |
| 下限截止频率 | DC |
| 上限截止频率 (–3 dB) | 20 Hz (±20 %) |
| 时间响应 | |
| 上升/下降时间 (10 % – 90 %) | 18 ms (±20 %) |
| 输入 | |
| 噪声等效功率 (NEP) | 7.5 fW/√Hz (@ 1550 nm, 1 Hz) |
| 光学饱和功率 | 110 pW (线性放大, @ 1550 nm) |
| 探测器 | |
| 探测器 | InGaAs-PIN 光电二极管 |
| 有效面积 | 直径 0.5 mm |

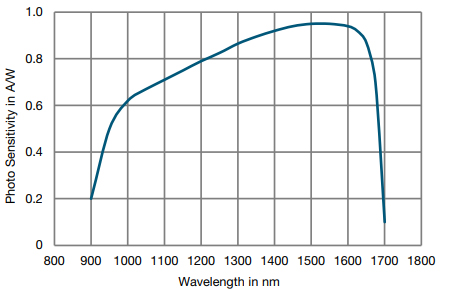

| 光谱范围 | 900 – 1700 nm |
| 最大灵敏度 | 0.95 A/W typ. (@ 1550 nm) |
| 输出 | |
| 输出电压范围 | –1.6 V ... + 10 V (@ ≥ 100 kΩ 输出负载) |
| 偏置补偿范围 | ±1.6 V typ. (由偏置电位器调节) |
| 输出阻抗 | 50 Ω (以 ≥ 100 kΩ 负载端接) |
| 最大输出电流 | 25 mA (短路保护) |
| 输出噪声 | 3 mV RMS (20 mV 峰峰值) typ. |
| 光学输入连接器 | |
| FST 法兰材质 | 1.4305 不锈钢, 镀镍 |
| FST 耦合环材质 | 1.4305 不锈钢, 玻璃喷砂 |
| 电源 | |
| 电源电压 | ±15 V (±14.5 V ... ±16.5 V) |
| 电源电流 | ±15 mA |
| 外壳 | |
| 重量 | 203 g 含耦合环 |
| 材质 | AlMg3/4.5Mn, 镀镍 |
| 温度范围 | |
| 存储温度 | –30 °C ... + 85 °C |
| 工作温度 | 0 °C ... +60 °C |
| 绝对最大额定值 | |
| 光输入功率 (连续波) | 10 mW |
| 电源电压 | ±20 V |
偏置可通过电位器调节。输出具有短路保护。通过 3 针 Lemo® 插座供电。设备随附配套连接器。可选 PS-15 电源。更多信息请查阅数据手册或联系我们。
三、可选配件
| 电源 | PS-15-25-L |
| USB DAQ 与控制系统 | LUCI-M |
| USB 控制接口 | LUCI-10 |
| 光纤适配器 | PRA-FC PRA-FCA PRA-FSMA AT-W1 |
| 柱适配器板 | PRA-PAP |
| 连接器 | 连接器 |
四、数据手册

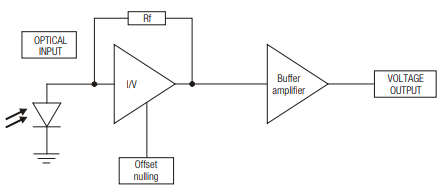

五、电路图
六、应用范围
荧光测量
近红外(NIR)光谱学
电泳
可替代(液氮)冷却的锗光电二极管和雪崩光电二极管(APD)
七、同系列型号

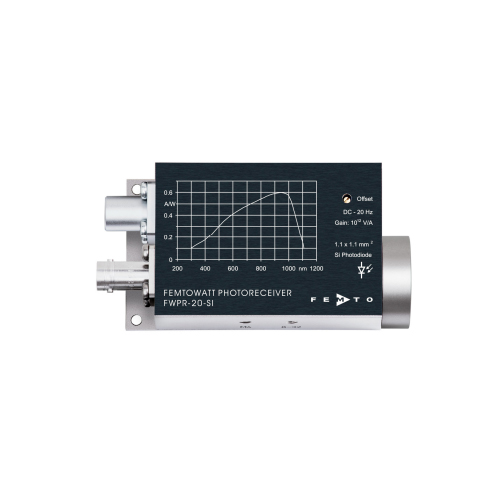

| 型号 | FWPR-20-SI-FST | PWPR-2K-SI-FST | LCA-S-400K-SI-FST |
| Si-PIN | 1.1 × 1.1 mm² | 1.2 mm Ø | 3.0 mm Ø |
| 光谱范围 | 320 - 1100 nm | 320 - 1060 nm | 320 - 1060 nm |
| 带宽 (−3 dB) | DC - 20 Hz | DC - 2 kHz | DC - 400 kHz |
| 上升时间 (10 - 90 %) | 18 ms | 165 µs | 900 ns |
| 跨阻增益 | 1 × 10¹² V/A | 1 × 10⁹ V/A 1 × 10¹⁰ V/A (可切换) | 1 × 10⁷ V/A |
| 转换增益 | 6 × 10¹¹ V/W | 6,4 × 10⁸ V/W 6,4 × 10⁹ V/W (可切换) | 5.9 × 10⁶ V/W |
| NEP | 0.7 fW/√Hz | 9 fW/√Hz | 120 fW/√Hz |
| 输出电压 | -1,6 - +10 V | -1,2 - +10 V | -3 - +10 V |
| 信号输出 | 为高阻抗负载设计，使用 ≥ 100 kΩ 端接 | ||
| 型号 | FWPR-20-IN-FST | PWPR-2K-IN-FST | LCA-S-400K-IN-FST |
| InGaAs-PIN | 0.5 mm Ø | 0.5 mm Ø | 0.5 mm Ø |
| 光谱范围 | 900 - 1700 nm | 900 - 1700 nm | 900 - 1700 nm |
| 带宽 (−3 dB) | DC - 20 Hz | DC - 2 kHz | DC - 400 kHz |
| 上升时间 (10 - 90 %) | 18 ms | 165 µs | 1 µs |
| 跨阻增益 | 1 × 10¹¹ V/A | 1 × 10⁹ V/A 1 × 10¹⁰ V/A (可切换) | 1 × 10⁷ V/A |
| 转换增益 | 9,5 × 10¹⁰ V/W | 1,1 × 10⁹ V/W 1,1 × 10¹⁰ V/W (可切换) | 9,5 × 10⁶ V/W |
| NEP | 7.5 fW/√Hz | 10 fW/√Hz | 75 fW/√Hz |
| 输出电压 | -1,6 - +10 V | -1,2 - +10 V | -3 - +10 V |
| 信号输出 | 为高阻抗负载设计，使用 ≥ 100 kΩ 端接 | ||
