MEMS-323212221431N1N
一、产品介绍
MEMS 系列光纤开关是即插即用的一体化设备，可在任意输入端口与任意输出端口之间提供直接的、无阻塞的光信号路由，切换速度为毫秒级。这些无源器件可保持信号完整性，支持所有数据速率和波形。它们为长期可靠性而设计，额定用于连续运行，并提供五年保修。标准版本针对线宽大于 1 GHz 的激光器进行了优化;可选专用涂层可减轻窄线宽激光器的标准具效应。每台开关封装于机架式外壳中，高度由所选前面板连接器决定。随附基于 Web 的 GUI，兼容标准网络管理协议。针对开发人员，提供完整的命令集，并可应要求提供代码编写服务。该 GUI 支持基于时间的步进脚本，可实现预存的切换序列以消除执行延迟——在自动测试装置中尤为有用。为了进一步减小非实时系统造成的控制延迟，建议使用运行实时操作系统(例如，单板计算机上的 Linux)的专用计算机。还提供组播版本，适用于需要将一个输入同时分配到多个输出的应用。
每台开关驱动器均包含用于编程的 GUI 和命令集(API)，以便客户开发自己的控制软件。提供 Python 和 LabVIEW 接口库;可提供付费集成支持。
由于 Windows 下固有的计算机延迟，可通过使用基于 Linux 的控制器或直接在主板上执行已存储的切换序列来提高响应速度。在此模式下，主机计算机只需发出开始、暂停和重复命令。
二、产品参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 中心波长 | 750 | 1270~1630 | 2400 | nm |
| 波长带宽 | ± 30 | nm | ||
| 插入损耗 [1] (SM) | 2.2 | 2.8 | 3 | dB |
| 插入损耗 [1] (MM) | 2.8 | 3.5 | dB | |
| 串扰，开关比 | 45 | 65 | dB | |
| 消光比 (PM 光纤) | 18 | 23 | dB | |
| 开关速度 (上升, 下降) [2] | 10 | 20 | ms | |
| 耐久性 | 109 | cycle | ||
| 偏振相关损耗 | 0.04 | 0.2 | dB | |
| 波长相关损耗 [3] | 0.1 | 0.3 | dB | |
| 回波损耗 | 50 [7] | dB | ||
| 重复性 | 0.05 | 0.1 | dB | |
| 工作温度 [4] | -5 | 65 | ℃ | |
| 端口间时延差 | 0.2 | ns | ||
| 光功率处理 (CW) [5] | 300 | 500 | mW | |
| 存储温度 | -40 | 85 | ℃ | |
| 电功耗 | 10 [6] | W | ||
| 封装尺寸 | 2RU/4RU | |||
[1] 在 1550 nm 下、不含连接器时测得，每个连接器会增加 0.2–0.3 dB。波长更短或更长时损耗增大。最小损耗版本可按特殊订单提供
[2] 此为开关元件本身的性能。远程控制会增加延迟(以太网最长)
[3] 在 50 nm 带宽范围内
[4] 也可提供 -25°C~75°C 版本
[5] 可提供高功率版本
[6] 适用于非闩锁版本
[7] 适用于 SM 光纤，MM 光纤为 35 dB
三、主要特点
低成本
高可靠性
低插入损耗
宽带
双向
紧凑设计
低电压
三、应用
光信号路由
网络保护
波长管理
信号监测
仪器仪表

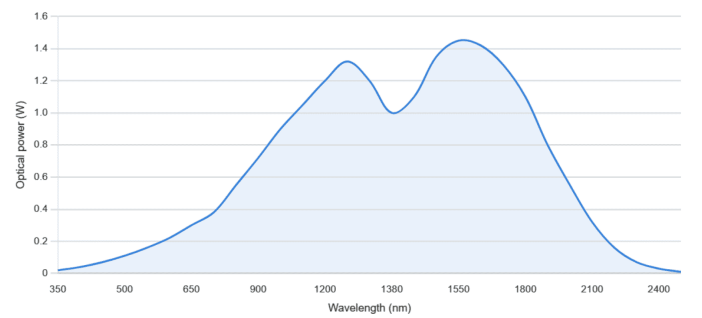

四、常规单模 / 保偏光纤光功率处理能力 vs 波长
单模光纤的光功率除受吸收限制外，还受非线性效应的限制，后者会增加损耗并产生热量。该曲线显示了标准单模光纤近似的安全 CW 功率包络。实际限制取决于光纤设计、纤芯尺寸、长度以及激光器特性。特种光纤可显著提高功率上限。

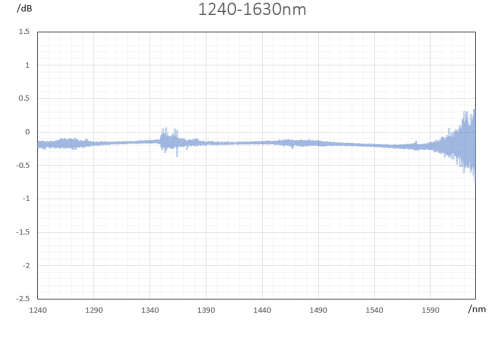

五、典型插入损耗 vs 波长(1240–1630 nm)
