MEMS-040415211431N1N
一、产品介绍
MEMS 系列光纤开关是即插即用的一体化装置，可在任意输入端口与任意输出端口之间以毫秒级切换速度提供直接、无阻塞的光信号路由。这些无源器件保持信号完整性，支持所有数据速率与波形。专为长期可靠性而设计，额定用于连续运行，并提供五年保修。
标准版本针对线宽大于 1 GHz 的激光器进行了优化;可提供可选专用涂层，以减轻窄线宽激光器的标准具效应。每个开关封装于机架式机箱中，机箱高度由所选前面板连接器决定。随附基于 Web 的 GUI，兼容标准网络管理协议。
针对开发人员，提供完整的指令集，并可应要求提供代码编写服务。GUI 支持基于时间的步进脚本，使预存储的切换序列能够消除执行延迟——在自动化测试设置中尤为有用。为进一步减少由非实时系统引起的控制延迟，建议使用运行实时操作系统(例如单板机上的 Linux)的专用计算机。还提供组播版本，适用于需要从一个输入同时分发到多个输出的应用。
每个开关驱动器包含一个用于编程的 GUI 与一套指令集(API)，以便客户开发自己的控制软件。提供 Python 与 LabVIEW 接口库;集成支持需付费提供。
由于 Windows 系统固有的计算机延迟，可通过使用基于 Linux 的控制器或直接在电路板上执行存储的切换序列来提高响应速度。在此模式下，主机只需发出启动、暂停与重复命令。
二、主要特点
低成本
高可靠性
低插入损耗
宽波段
双向
紧凑设计
低电压
三、产品参数
| 参数 | Min | Typical | Max | Unit |
|---|---|---|---|---|
| 工作波长 | 750 | 1270~1630 | 2400 | nm |
| 插入损耗 [1] (SM) | 1.8 | 2.5 | dB | |
| 插入损耗 [1] (MM) | 1.8 | 2.5 | dB | |
| 串扰、开关比 | 45 | 65 | dB | |
| 消光比（PM光纤） | 18 | 23 | dB | |
| 开关速度（上升、下降）[2] | 5 | 20 | ms | |
| 耐久性 | 109 | cycle | ||
| 偏振相关损耗 | 0.04 | 0.2 | dB | |
| 波长相关损耗 [3] | 0.1 | 0.3 | dB | |
| 回波损耗 | 50 [7] | dB | ||
| 重复性 | 0.05 | 0.1 | dB | |
| 工作温度 [4] | -5 | 65 | ℃ | |
| 传输时延 | 0.2 | ms | ||
| 端口间时延差 | 0.5 | ns | ||
| 光功率承受能力 (CW) [5] | 300 | 500 | mW | |
| 存储温度 | -40 | 85 | ℃ | |
| 功耗 | 50 [6] | W | ||
| 封装尺寸 | 1RU/2RU/4RU | |||
[1] 在 1550 nm 下、不带连接器时测量，每个连接器增加 0.2–0.3 dB。波长更短或更长时损耗增大。最小损耗版本可作为特殊订货提供。
[2] 此为开关器件本身的固有性能。远程控制会引入延迟(以太网延迟最长)。
[3] 在 50 nm 带宽范围内。
[4] 还提供 -25°C~75°C 版本。
[5] 提供高功率版本。
[6] 适用于非闩锁式版本。
[7] 对于 SM 光纤，MM 光纤为 35 dB。

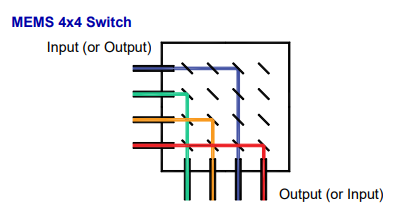

四、光程Optical Path
五、应用
光信号路由
网络保护
波长管理
信号监视
仪器仪表
