一、主要特点
1 kHz 下总能量>60 mJ
3 kHz 下平均功率>100 W
每个振荡器配备独立外部触发功能
支持外部触发与内部触发
内置光束合成光学组件
二极管模块更换仅需3 min.
可灵活调节延时与能量
二、规格参数
| 型号 | Terra Twins 527-100 | Terra Twins 527-80 | Terra Twins 527-60 | Terra Twins 527-40 |
| 波长 (nm) | 527 | |||
| 脉冲重复频率 (kHz) (1) | 0.1 - 10 | |||
| 0.1 - 1 kHz 每个振荡器的能量 (mJ) | 30 | 25 | 20 | 15 |
| 0.1 - 1 kHz 总脉冲能量 (mJ) | 60 | 50 | 40 | 30 |
| 3 kHz 下平均功率 (W) | 100 | 80 | 60 | 40 |
| 脉冲间能量稳定性 (% RMS) | < 0.5 | |||
| 脉冲宽度 (ns) | < 210 | < 230 | < 250 | < 270 |
| 输出端光束直径 (mm) (2) | ~ 3.0 | |||
| 光束发散角 (mrad) (2) | 8 | |||
| 指向稳定性 (µrad RMS) | < 25 | |||
| 时间抖动 (ns RMS) | < 3 | |||
| 偏振态 (3) | 圆形 | |||
| 光束质量 (M²) | < 25 | |||
| 电源要求 | ||||
| 电源 | 单相：200-240 VAC，50/60 Hz；工作电流：10 A，最大电流：20 A | |||
| 冷却器 | 单相：230 ± 10 % VAC，50/60 Hz；工作电流：12 A，最大电流：20 A | |||
| 冷却方式 | 可选空冷-水冷或水冷-水冷方式 | |||
| 工作温度 | + 15 °C 至 + 35 °C | |||
| 存储温度 (4) | - 20 °C 至 + 50 °C | |||
| 相对湿度 | 8 - 80 %，无冷凝 | |||
| 电缆长度 (m) | 3.65 | |||
| 重量 (kg) | ||||
| 激光头 | 31.5 | |||
| 电源 | 27 | |||
| 冷却器 | 65 | |||
| 控制接口 | ||||
| 串行接口 | RS 232 | |||
| 后部连接 | 外部光束使能、外部触发 | |||
| 控制软件 | 基于微软Windows系统的激光控制器 | |||
除非另有说明，所有规格参数均基于1 kHz 工况
(1) 外部触发模式下可实现单次脉冲至0.1 kHz 运行
(2) 在输出窗口13.5% 水平下测得
(3) 可选配正交偏振功能
(4) 系统采用乙二醇/水混合液进行冲洗和排空
三、功能特性

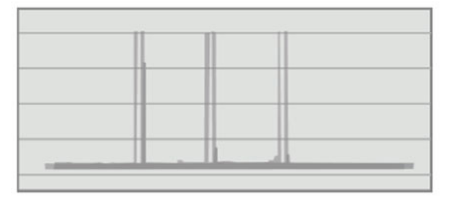

可生成脉冲对，支持灵活调节脉冲延时

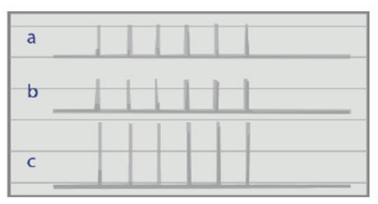

两路激光输出同步运行，实现脉冲能量与峰值功率翻倍
a) 一路激光输出
b) 另一路激光输出
c) 合成激光输出
两路激光输出经可调延时合成，实现脉冲重复频率翻倍
a) 一路激光输出
b) 带延时的另一路激光输出
c) 合成激光输出
四、应用
粒子图像测速技术
激光诱导荧光技术
激光诱导击穿光谱技术

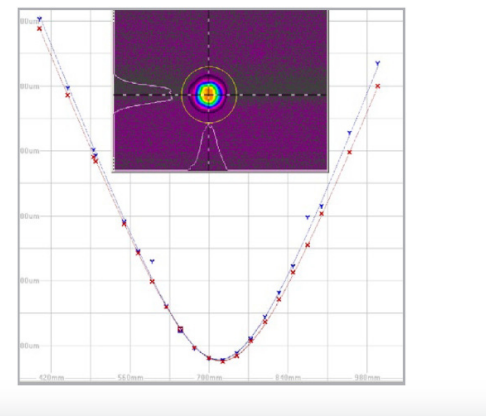

五、典型光束轮廓
