一、产品介绍
BND-0307U-X10G相机可精确捕捉并分析 515-532 nm 的波长,配合衰减模组最大可以测量5W功率。设计紧凑,以太网供电,稳定传感器采用无风扇冷却。
● 515-532 nm 光谱范围
● 5µm 最小光斑
● 10x 倍率
● 0.05ms最短曝光时间
二、产品参数
新型号 | BND-0307U-X10G |
检测波段 | 515-532 nm |
最小焦点 | 5µm |
最大焦点 | 500um |
倍率 | 10x |
检测精度 | ±1μm |
曝光时间 | 0.05ms~500ms |
最大功率 | 5W |
内置衰减 | OD0-4,任选2种,可替换 |
接口 | USB3.0 |
外触发 | 支持 |
重量 | <1.5Kg |
入光方向 | 竖直,水平 |
离焦范围 | -1mm,+1.3mm |

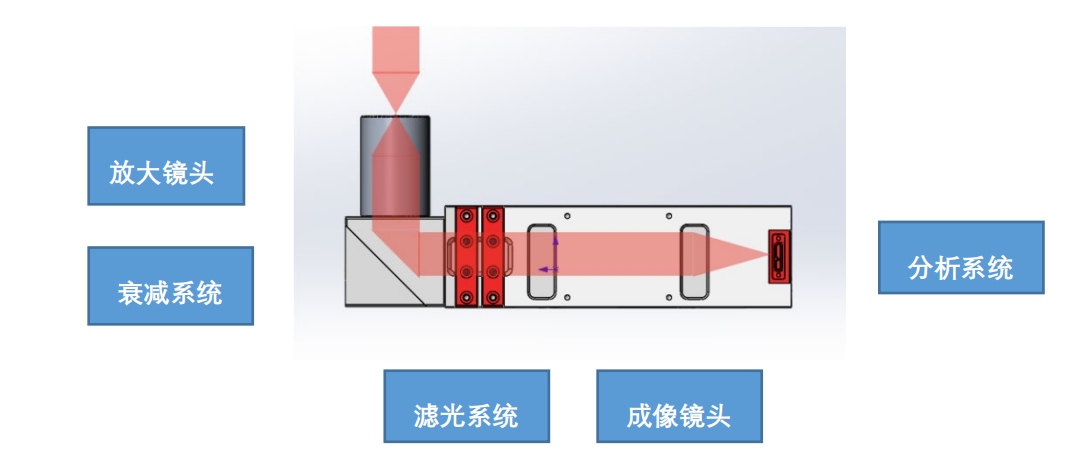

三、结构图
五、分析软件

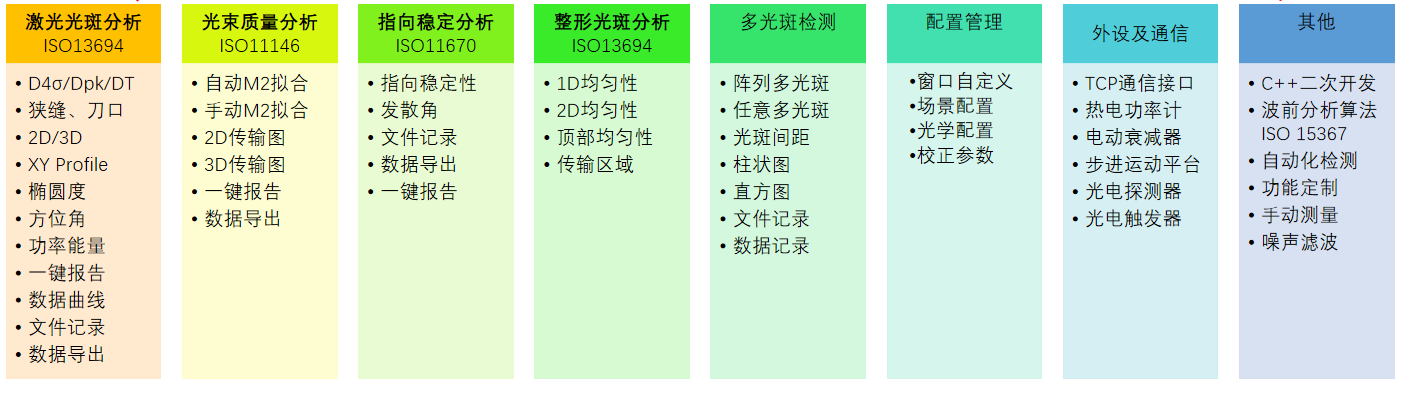

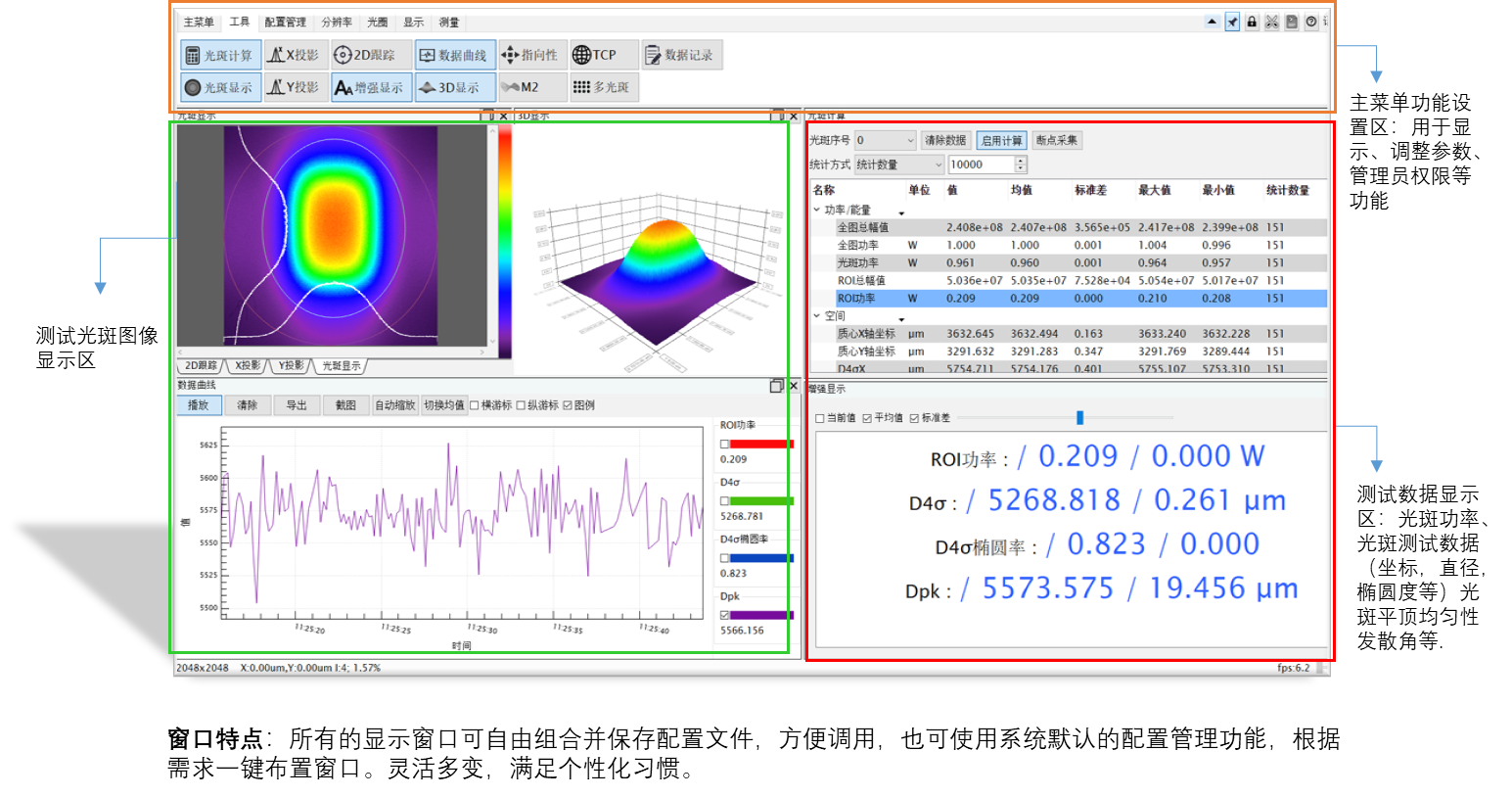

光束质量分析仪是一款基于 Windows 操作系统的激光光束分析软件,其特点以及功能包括:
显示 2D 和 3D 彩色光束轮廓
测量光斑的长短轴、椭圆率、旋转角等参数
多选择的数据保存功能
参数的统计分析
