聚焦光斑光斑分析仪

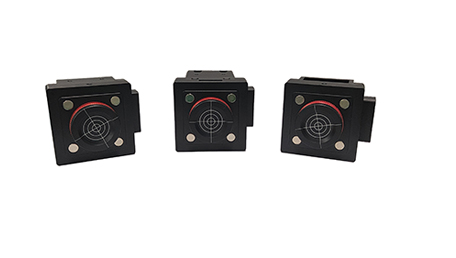

光束质量分析仪BND-0307U-X10U
光束质量分析仪

5µm小光斑3w高精度光束质量分析仪BND-0307U-X10U

BND-0307U-X10U是一款USB 3.0 全局快门 CMOS,高分辨率相机,精度更高,用于343-355nm的波长,配合软件使用能够快速 测量光斑的长短轴、椭圆率、旋转角等参数。

一、产品介绍

BND-0307U-X10U是一款USB 3.0 全局快门 CMOS,高分辨率相机,精度更高,用于343-355nm的波长,配合软件使用能够快速 测量光斑的长短轴、椭圆率、旋转角等参数。适用于小光斑,相机直接检测无法观察到细节,无法进行评价,光斑放大分析装置将光斑进行无损放大 从而评价的光斑。

● 放大系统X5\X10\X20\X50

● 曝光时间0.05ms - 500ms

● 最小焦点5µm

二、产品参数

型号BND-0307U-X10U
光谱范围343-355nm
最小焦点5µm
最大焦点500um
倍率10x
检测精度±1μm
曝光时间0.05ms~500ms
最大功率3W
内置衰减OD0-4,任选2种,可替换
接口USB3.0
外触发支持
重量<1.5Kg
入光方向竖直,水平
离焦范围-1mm,+1.3mm

三、应用场景

高精度分析光束质量

实验室及工业设备上应用

光束强度分布分析

激光加工设备

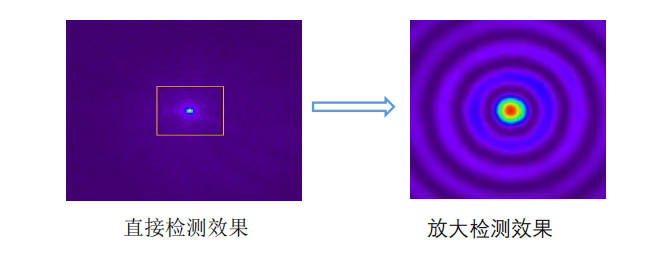

四、测量结果

测量结果

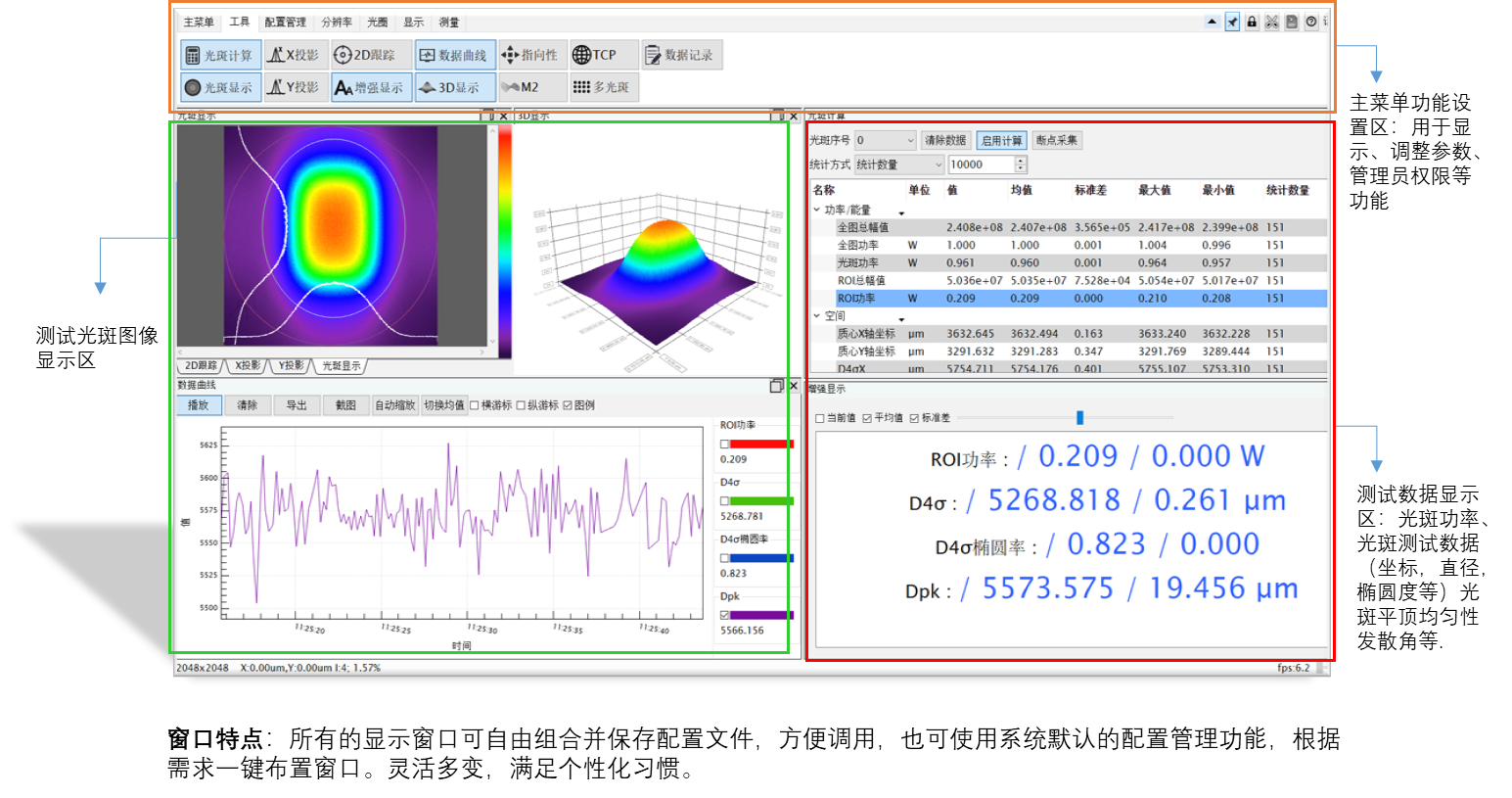

五、光束分析仪软件

光斑分析软件 是一款基于 Windows 操作系统的激光光束分析软件,其特点以及功能包括:

●高速度、高分辨率显示 2D 和 3D 伪彩色光束轮廓

●控制相机的曝光、增益和分辨率

●实时进行光斑的伪彩色 2D 显示、长短轴的高斯曲线显示

●2D 模式下的连续缩放

●测量光斑的长短轴、椭圆率、旋转角等参数

●参数统计分析

●记录和导出参数,或者生成报告

●读取光斑图片并测量参数

●多选择的数据保存功能

●可定制拓展功能

光束分析仪软件
