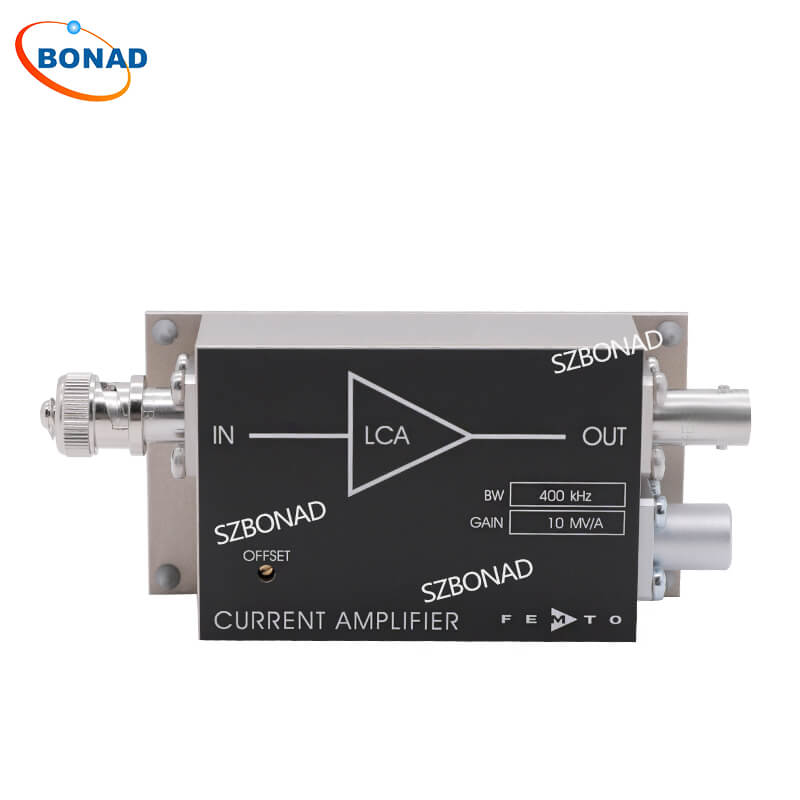

LCA 系列是电流\跨阻放大器，适用于测量微弱电流，带宽范围处于 kHz 量级。该系列放大器具备固定增益，针对小带宽下的最高增益进行了优化。
一、主要特点
带宽和频率响应不受探测器电容影响(最高可达 1 nF)
噪声极低，等效输入噪声电流为 65 fA/√Hz
带宽 DC…400 kHz
互阻(增益)1×10⁷ V/A
二、规格参数
| 型号 | LCA-400K-10M | |
| 增益 | 互阻 | 1 × 10⁷ V/A (>10 kΩ Load) |
| 互阻精度 | ±1% | |
| 频率响应 | 下限截止频率 | DC |
| 上限截止频率 | 400 kHz (- 3 dB) | |
| 上升/下降时间 | 1 μs (10% - 90%) | |
| 增益平坦度 | ±0.1 dB | |
| 输入 | 等效输入噪声电流 | 65 fA/√Hz (@ 10 kHz) |
| 等效输入噪声电压 | 5 nV/√Hz (@ 10 kHz) | |
| 输入偏置电流 | 2 pA typ. | |
| 输入偏置电流漂移 | Factor 1.7/10K | |
| 失调电流补偿 | ± 300 nA, Adjustable by Offset-Trimpot | |
| 最大输入电流 | ±1 μA (Linear Amplification) | |
| 输入失调电压 | <1 mV | |
| 直流输入阻抗 | 50 Ω (Virtual) // 5 pF | |
| 输出 | 输出电压 | ±10V (>10kΩ Load) |
| 输出阻抗 | 50 Ω (Terminate witd >10 kΩ for best Performance) | |
| 最大输出电流 | ± 10 mA (Linear Amplification) | |
| 电源 | 电源电压 | ±15V |
| 电源电流 | ± 40 mA typ. | |
| 外壳 | 重量 | 210 gr. (0.5 lbs) |
| 材质 | AlMg4.5Mn, nickel-plated | |
| 温度范围 | 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C | |
注：带宽和频率响应不受探测器电容影响。每台放大器均经过 100% 测试，确保在探测器电容最高达 10 nF 时性能稳定(LCA-400K-10M 型号最高支持 1 nF)。输出电压 ±10 V(负载 >10 kΩ 时)。偏移量可通过微调电位器调节。输出具备短路保护功能。通过 3 针 LEMO® 插座供电，设备随附配套连接器。可选配电源 PS-15。如需了解更多信息，请查看数据手册或联系我们。
三、数据手册
四、应用
光电二极管与光电倍增管放大器
光谱学
电荷放大器
电离探测器
锁相放大器、模数转换器等设备的前置放大器

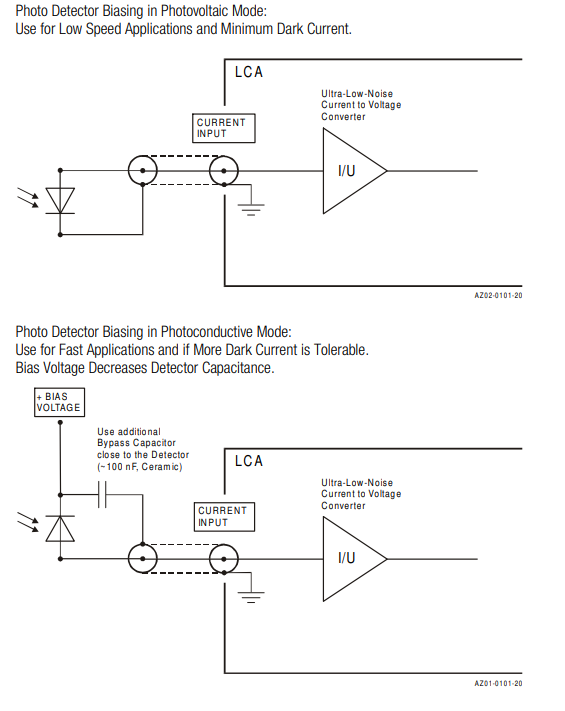

五、电路图
