LCA系列为跨阻放大器，适用于测量kHz范围内带宽的极小电流。该系列放大器具有固定增益，经优化后可在小带宽下实现最高增益。
一、主要特点
带宽和频率响应与探测器电容无关(最大10 nF)
噪声极低，等效输入噪声电流为4.5 fA/√Hz
带宽范围：DC ... 2 kHz
跨阻(增益)：2 x 10⁹ V/A
二、规格参数
| 型号 | LCA-2K-2G |
| 测试条件 | Vs = ± 15 V, Ta = 25°C |
| 跨阻增益 | 2 x 109 V/A（>10 kΩ 负载） |
| 精度 | ± 1% |
| 下限截止频率 | DC（直流） |
| 上限截止频率 | 2 kHz（- 3 dB） |
| 上升/下降时间 | 200 µs（10% - 90%） |
| 增益平坦度 | ± 0.1 dB |
| 等效输入噪声电流 | 4.5 fA/√Hz（@ 300 Hz） |
| 等效输入噪声电压 | 8 nV/√Hz（@ 300 Hz） |
| 输入偏置电流 | 2 pA 典型值 |
| 输入偏置电流漂移 | 系数 2.3 / 10 K |
| 失调电流补偿 | ± 1.5 nA，可通过失调微调电位器调节 |
| 最大输入电流 | ± 5 nA（线性放大） |
| 输入失调电压 | < 1 mV |
| 直流输入阻抗 | 50 Ω（虚拟）// 5 pF |
| 输出电压 | ± 10 V（>10 kΩ 负载） |
| 输出阻抗 | 50 Ω（为获得最佳性能，需匹配 >10 kΩ 负载） |
| 最大输出电流 | ± 10 mA（线性放大） |
| 供电电压 | ± 15 V |
| 供电电流 | ± 45 mA 典型值 |
| 重量 | 210 gr.（0.5 lbs） |
| 材质 | AlMg4.5Mn，镀镍 |
| 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C |
注：带宽和频率响应与探测器电容无关。每台放大器均经过100%测试，确保在探测器电容最大10 nF时性能达标。输出电压±10 V(负载>10 kΩ)。偏移量可通过微调电位器调节。输出具有短路保护功能。通过3针LEMO®接口供电，设备随附配套连接器。可选配PS-15电源。如需更多信息，请查阅数据手册或联系我们。
三、数据手册
四、应用
光电二极管和光电倍增管放大器
光谱学
电荷放大器
电离探测器
锁相放大器、模数转换器等设备的前置放大器

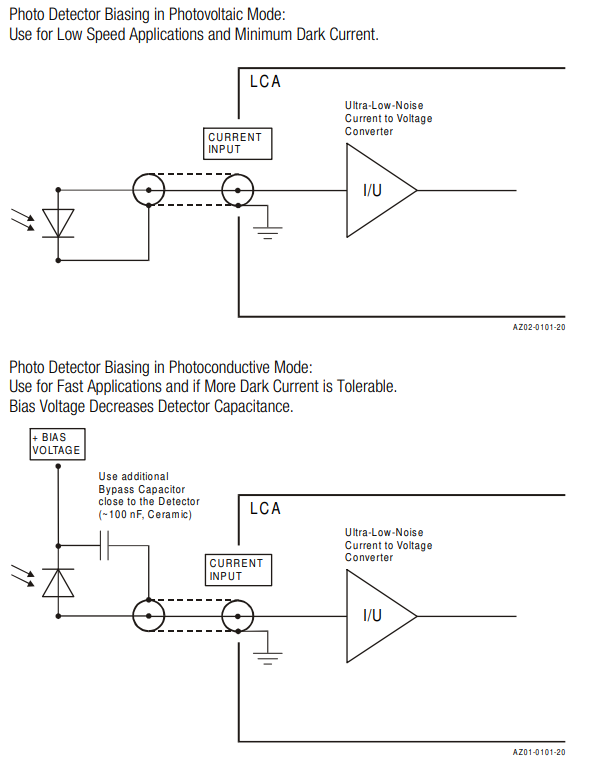

五、电路图
