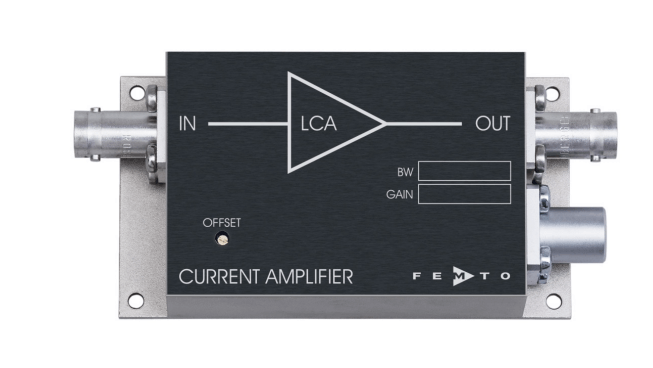

LCA系列为跨阻放大器，适用于测量kHz量级带宽的极小电流。该系列放大器增益固定，经优化可在窄带宽条件下实现高增益。
一、主要特点
带宽与频率响应不受探测器电容影响(最高可达10 nF)
噪声极低，等效输入噪声电流为1.5 fA/√Hz
带宽范围 DC ... 200 Hz
跨阻(增益) 1 x 10¹¹ V/A
二、规格参数
| 测试条件 | Vs = ± 15 V, Ta = 25°C |
| 增益 | |
|---|---|
| 跨阻增益 | 1 x 1011 V/A (>10 kΩ Load) |
| 精度 | ± 1% |
| 频率响应 | |
| 下限截止频率 | DC |
| 上限截止频率 | 200 Hz (- 3 dB) |
| 上升/下降时间 | 2 ms (10% - 90%) |
| 增益平坦度 | ± 0.1 dB |
| 输入 | |
| 等效输入噪声电流 | 1.5 fA/√Hz (@ 10 Hz) |
| 等效输入噪声电压 | 90 nV/√Hz (@ 10 Hz) |
| 输入偏置电流 | 20 fA 典型值 / 30 fA 最大值 |
| 输入偏置电流漂移 | 系数 2 / 10 K |
| 失调电流补偿 | ± 30 pA，可通过失调微调电位器调节 |
| 最大输入电流 | ± 100 pA (线性放大) |
| 输入失调电压 | < 0.5 mV |
| 直流输入阻抗 | 1 kΩ (虚拟) // 5 pF |
| 输出 | |
| 输出电压 | ± 10 V (>10 kΩ Load) |
| 输出阻抗 | 50 Ω (为获得最佳性能，需匹配大于10 kΩ的负载) |
| 最大输出电流 | ± 10 mA (线性放大) |
| 电源 | |
| 电源电压 | ± 15 V |
| 电源电流 | ± 15 mA 典型值 |
| 外壳 | |
| 重量 | 210 g |
| 材质 | 铝镁4.5锰合金，镀镍 |
| 温度范围 | |
| 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C |
注：带宽与频率响应不受探测器电容影响。每台放大器均经过100%测试，确保在探测器电容最高达10 nF时性能稳定(LCA-400K-10M型号最高支持1 nF)。输出电压 ±10 V @ >10 kΩ 负载。失调电压可通过微调电位器调节。输出具备短路保护功能。电源通过3针 LEMO® 插座接入。产品随附配套连接器。可选配电源 PS-15。更多信息请查阅产品规格书或联系我们。
三、数据手册
四、应用
光电二极管与光电倍增管放大器
光谱学研究
电荷放大器
电离探测器
锁相放大器、模数转换器等设备的前置放大器

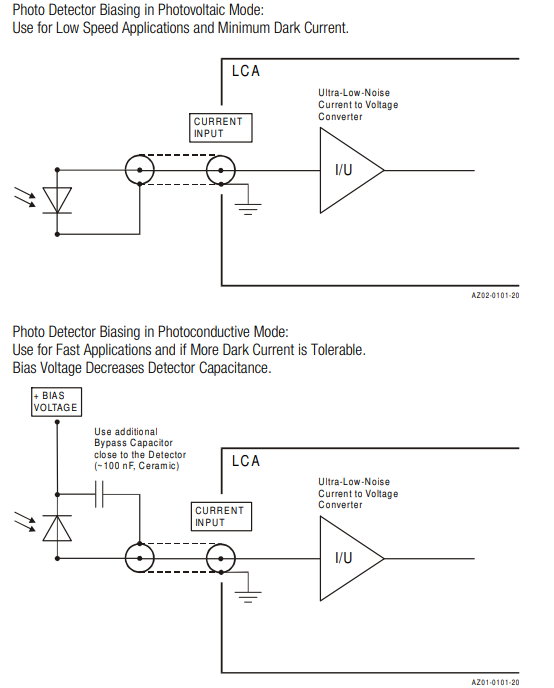

五、电路图
