LCA系列为跨阻放大器，适用于测量kHz范围内的极小电流。该系列放大器增益固定，经优化后可在小带宽下实现最高增益。
一、主要特点
带宽和频率响应不受探测器电容影响(最大10 nF)
噪声极低，等效输入噪声电流为10 fA/√Hz
带宽 DC ... 10 kHz
跨阻(增益)5 x 10⁸ V/A
二、规格参数
| 型号 | LCA-10K-500M |
| 测试条件 | Vs=±15 V, Ta=25°C |
| 增益 | |
| 跨阻精度 | 5×10⁸ V/A (>10 kΩ 负载) ±1% |
| 精度 | ±1% |
| 频率响应 | |
| 下限截止频率 | DC（直流） |
| 上限截止频率 | 10 kHz(-3 dB) |
| 上升/下降时间 | 40 μs(10%-90%) |
| 增益平坦度 | ±0.1 dB |
| 输入 | |
| 等效输入噪声电流 | 10 fA/vHz(@1 kHz) |
| 等效输入噪声电压 | 5 mV/VHz(@1 kHz) |
| 输入偏置电流 | 2 pA 典型值 |
| 输入偏置电流漂移 | 系数 1.7 / 10 K |
| 失调电流补偿 | ±6 nA，可通过失调微调电位器调节 |
| 最大输入电流 | ±20 nA（线性放大） |
| 输入失调电压 | <1 mV |
| 直流输入阻抗 | 50 Ω（虚拟）∥ 5 pF |
| 输出 | |
| 输出电压 | ±10 V(>10 kΩ 负载) |
| 输出阻抗 | 50 Ω（为获得最佳性能，端接电阻应>10 kΩ） |
| 最大输出电流 | 10 mA（线性放大） |
| 电源 | |
| 供电电压 | +15V |
| 供电电流 | ±40 mA 典型值 |
| 外壳 | |
| 重量 | 210 gr. (0.5 lbs) |
| 材质 | AlMg4.5Mn，镀镍 |
| 温度范围 | |
| 存储温度 | -40 ...+100°C |
| 工作温度 | 0 ... +60°C |
注：带宽和频率响应不受探测器电容影响。每台放大器均经过100%测试，确保在探测器电容最大10 nF时性能达标(LCA-400K-10M型号最大支持1 nF)。输出电压 ±10 V(负载 >10 kΩ时)。偏移量可通过微调电位器调节。输出具备短路保护功能。通过3引脚LEMO®接口供电，设备配备配套连接器。可选电源PS-15另行提供。如需更多信息，请查阅数据手册或联系我们。
三、数据手册
四、应用
光电二极管和光电倍增管放大器
光谱学
电荷放大器
电离探测器
锁相放大器、模数转换器等的前置放大器

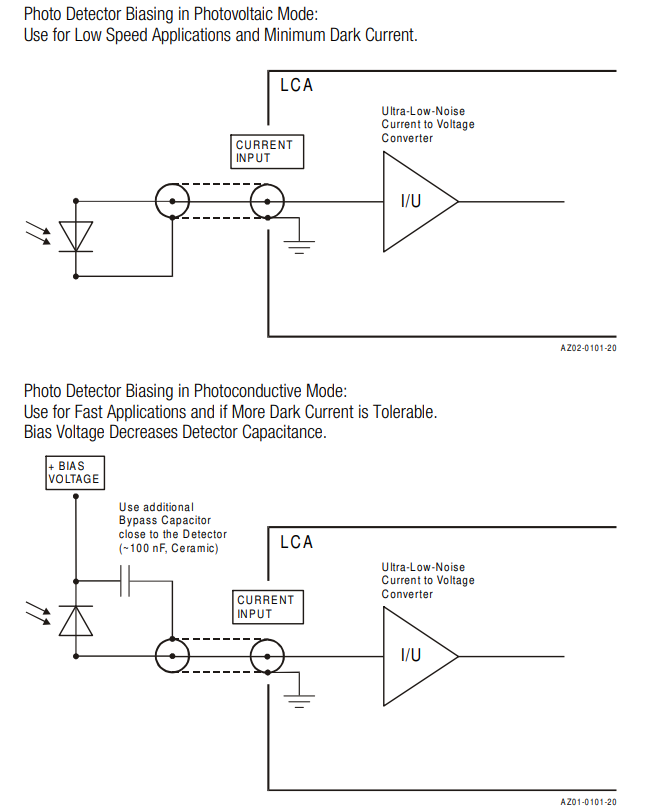

五、电路图
