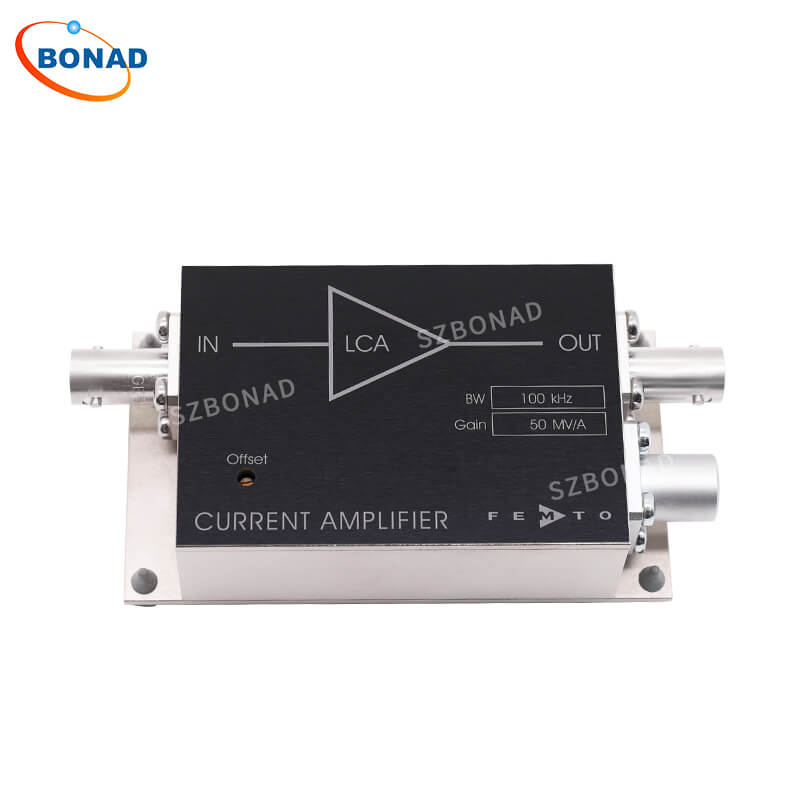

LCA系列为用于测量极小电流的电流/跨阻放大器模块，带宽处于kHz量级。该系列放大器增益固定，经优化可在窄带宽下实现高增益。
一、主要特点
带宽和频率响应不受探测器电容影响(最高支持10 nF)
噪声极低，等效输入噪声电流为30 fA/√Hz
带宽范围 DC ... 100 kHz
跨阻(增益)5 x 10⁷ V/A
二、规格参数
| 型号 | LCA-100K-50M | |
| 增益 | 互阻 | 5 x 10⁷ V/A (>10 kΩ 负载) |
| 精度 | ± 1% | |
| 频率响应 | 下限截止频率 | DC |
| 上限截止频率 | 100 kHz (- 3 dB) | |
| 上升/下降时间 | 4 µs (10% - 90%) | |
| 增益平坦度 | ± 0.1 dB | |
| 输入 | 等效输入噪声电流 | 30 fA/√Hz (@ 10 kHz) |
| 等效输入噪声电压 | 5 nV/√Hz (@ 10 kHz) | |
| 输入偏置电流 | 2 pA 典型值 | |
| 输入偏置电流漂移系数 | 1.7 / 10 K | |
| 失调电流补偿 | ± 60 nA，可通过失调微调电位器调节 | |
| 最大输入电流 | ± 200 nA（线性放大） | |
| 输入失调电压 | < 1 mV | |
| 直流输入阻抗 | 50 Ω（虚拟）// 5 pF | |
| 输出 | 输出电压 | ± 10 V (>10 kΩ 负载) |
| 最大输出电流 | ± 10 mA（线性放大） | |
| 输出阻抗 | 50 Ω（为获得最佳性能，需端接大于10 kΩ 的负载） | |
| 电源 | 电源电压 | ± 15 V |
| 电源电流 | ± 40 mA 典型值 | |
| 外壳 | 重量 | 210 gr |
| 材质 | 铝镁4.5锰合金，镀镍 | |
| 温度范围 | 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C | |

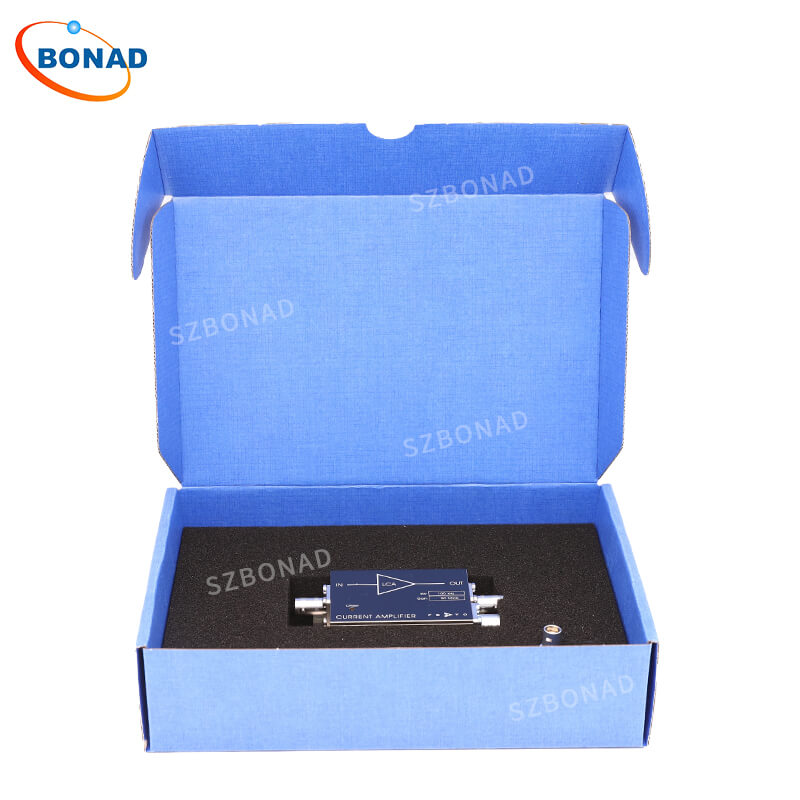

注：带宽和频率响应不受探测器电容影响。每台放大器均经过100%测试，确保在探测器电容最高达10 nF时性能稳定。输出电压 ±10 V(负载>10 kΩ时)。失调电压可通过微调电位器调节。输出具备短路保护功能。通过3针LEMO®接口供电，产品随附配套连接器。可选配电源PS-15。更多信息请查阅数据手册或联系我方。
三、数据手册
四、应用
光电二极管和光电倍增管放大器
光谱学
电荷放大器
电离探测器
锁相放大器、模数转换器等设备的前置放大器

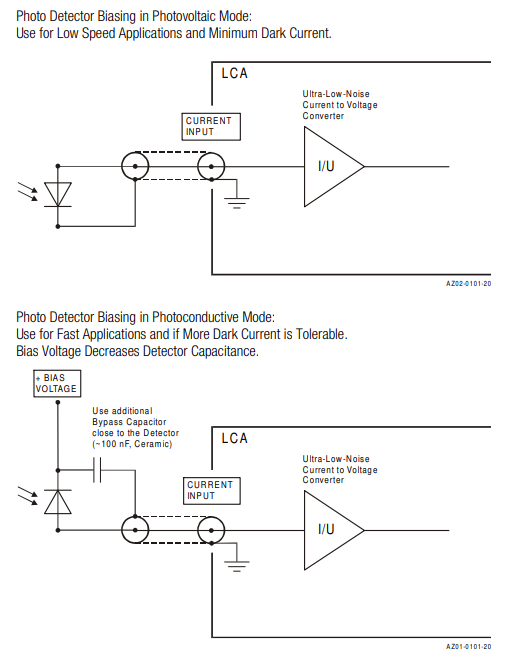

五、电路图
