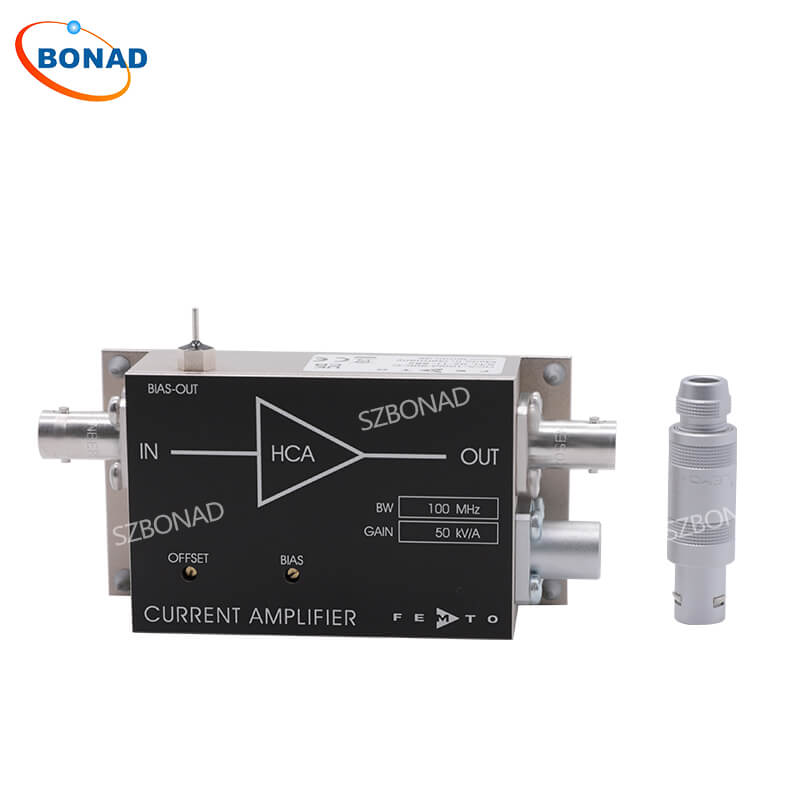

HCA-100M-50K-C 是一款电流/跨阻放大器，适用于测量小电流，带宽处于100 MHz量级。该放大器采用固定增益设计，且针对大带宽应用完成了优化。
一、主要特点
带宽 直流・・・100 MHz
跨阻(增益) 5×10⁴ V/A
适用于源极电容高达 20 pF 的应用场景
等效输入噪声电流低至 3.8 pA/√Hz
二、技术规格
| HCA-100M-50K-C | |
|---|---|
| 增益 | |
| 跨阻 | 5 x 104 V/A (@ 50 Ω 负载) |
| 增益精度 | ± 2 % |
| 频率响应 | |
| 下限截止频率 | DC |
| 上限截止频率 | 100 MHz (± 10 %, @ 源极电容 2 至 10 pF) |
| 80 MHz (± 10 %, @ 源极电容 11 至 20 pF) | |
| 最大源极电容 | 20 pF（含线缆，例如典型同轴电缆 1 pF/cm） |
| 上升/下降时间（10% - 90%） | 3.4 ns (@ 源极电容 2 至 10 pF) |
| 4.0 ns (@ 源极电容 11 至 20 pF) | |
| 增益平坦度 | ± 0.3 dB |
| 输入 | |
| 等效输入噪声电流 | 3.8 pA/√Hz (@ 10 MHz) |
| 等效输入噪声电压 | 0.9 nV/√Hz (@ 10 MHz) |
| 等效积分噪声 | 0.6 µA 峰峰值 |
| 输入偏置电流 | 12 µA typ. |
| 输入偏置电流漂移 | 3 nA / °C |
| 失调电流补偿 | ± 40 µA，可通过失调微调电位器调节 |
| 输入电流范围 | ± 30 µA（线性放大工况） |
| 输入失调电压 | < 1 mV |
| 直流输入阻抗 | 56 Ω（虚拟）// 5 pF |
| 输出 | |
| 输出电压范围 | ± 1.5 V (@ 50 Ω 负载) |
| 最大输出电压范围 | ± 1.7 V (@ 50 Ω 负载) |
| 输出阻抗 | 50 Ω（接50 Ω负载终端匹配以获得最佳性能） |
| 偏置输出 | |
| 偏置输出电压范围 | ± 12 V，可通过偏置微调电位器调节 |
| 偏置输出阻抗 | 10 kΩ // 1 µF |
| 电源 | |
| 供电电压 | ± 15 V |
| 供电电流 | ± 50 mA 典型值 |
| 外壳 | |
| 外壳重量 | 210 g (0.5 lbs) |
| 材质 | 铝镁4.5锰合金，镀镍 |
| 存储温度 | -40 ... +100 °C |
| 工作温度 | 0 ... +60 °C |
输出电压 ±1.5 V(50 Ω 负载下)。失调电压可通过微调电位器调节。输出端具备短路保护功能。配备可调偏置输出(-12 V・・・+12 V)，用于为光电探测器提供偏置电压。电源通过 3 针 Lemo® 插座接入，设备随附配套连接器。可选配 PS-15 型电源，更多详细信息请参阅产品数据手册。
注：上文所列探测器最大电容为保障标称 3dB 带宽(±15%)的上限值，超出该电容值仍可使用，但会对带宽和频率响应产生轻微影响。
三、使用说明书
四、电流图
五、应用
光电二极管与光电倍增管放大器
光谱学
电荷放大器
电离探测器
锁相放大器、模数转换器等设备用前置放大器
六、HCA系列
| 型号 | -3dB带宽 | 噪声电流 | 增益 | 上升下降时间 | 最大源电容 |
| HCA-1M-1M | 1 MHz | 270 fA/√Hz | 1 x 106 V/A | 350 ns | 50 pF |
| HCA-1M-1M-C | 1 MHz | 3.5 pA/√Hz | 1 x 106 V/A | 350 ns | 2 nF |
| HCA-2M-1M | 2 MHz | 340 fA/√Hz | 1 x 106 V/A | 180 ns | 25 pF |
| HCA-2M-1M-C | 2 MHz | 3.5 pA/√Hz | 1 x 106 V/A | 180 ns | 1 nF |
| HCA-4M-500K | 4 MHz | 490 fA/√Hz | 5 x 105 V/A | 90 ns | 15 pF |
| HCA-4M-500K-C | 4 MHz | 3.5 pA/√Hz | 5 x 105 V/A | 90 ns | 500 pF |
| HCA-10M-100K | 10 MHz | 1.1 pA/√Hz | 1 x 105 V/A | 35 ns | 15 pF |
| HCA-10M-100K-C | 10 MHz | 3.5 pA/√Hz | 1 x 105 V/A | 35 ns | 150 pF |
| HCA-20M-100K-C | 20 MHz | 3.5 pA/√Hz | 1 x 105 V/A | 18 ns | 50 pF |
| HCA-40M-100K-C | 40 MHz | 3.7 pA/√Hz | 1 x 105 V/A | 10 ns | 30 pF |
| HCA-100M-50K-C | 100 MHz | 3.8 pA/√Hz | 5 x 104 V/A | 3.5 ns | 20 pF* |
| HCA-200M-20K-C | 200 MHz | 4.9 pA/√Hz | 2 x 104 V/A | 1.9 ns | 8 pF* |
| HCA-400M-5K-C | 400 MHz | 21 pA/√Hz | 5 x 103 V/A | 1 ns | 10 pF* |
