一、产品特征
1、Si-PIN探测器，有效面积1.1 x 1.1 mm2
2、光谱范围190 - 1000nm
3、噪音极低，NEP降至17fw /√Hz
4、带宽可达500khz
5、转换增益可调，从1 × 103到1 × 1011 V/W
6、光学自由空间输入1.035"-40螺纹，或25毫米直径无螺纹
7、光纤输入可作为拧上适配器(1.035”-40)和永久安装fc输入(校准精度测量)
8、工厂校准850 nm(仅限光纤FC版本)
9、完全的手动和远程控制能力
二、适用领域
1、多功能极低噪声光电接收机(O/E转换器)
2、时间分辨光脉冲和功率测量
3、用于示波器、频谱分析仪、A/D转换器和锁相放大器的光学前端
4、快速光纤功率计
三、产品参数
| 规格参数 | 测试条件VS =±15 V, TA = 25°C，输出负载阻抗1 MΩ |
| 增益 | 转换增益1 x 103…1 x 1011 V/W (@ 850 nm，输出负载≥100 kΩ) 增益精度±1%，设置之间 转换增益精度OE-200-UV-FST/FS (@ POPT≤2 mW, 850 nm) 使用空间±15%标称 OE-200-SI-FST (@ POPT≤2 mW, 1550 nm) 带光纤适配器(PRA系列)±15%标称 OE-200-UV-FC (@ POPT≤1 mW, 850 nm) 固定光纤输入连接器±5%的保证 工厂校准* *工厂验证MM 50/125, FC/APC, NA 0.22(当使用FC/PC光纤连接器时， 耦合效率可能略有不同。)耦合效率取决于光纤类型。 增益漂移见下表 |
频率响应 | 较低的截止频率DC / 1hz，可切换 上限截止频率(-3dB)可达500khz(见下表)，可切换至10hz |
探测器 | 探测器型Si-PIN光电二极管 活动面积1.1 x 1.1 mm2 光谱范围190 - 1000nm 灵敏度0.29 A/W (@ 850 nm) 0.36 A/W (@ 700 nm) |
| 输入 | 输入偏置电流(暗电流)2pa类型。 输入偏置漂移见下表 输入偏移补偿范围±600pa，可通过偏移电位器或 ±400pa，可通过外部控制电压调节 光连续波饱和功率见下表 噪声等效功率(NEP)见下表 |

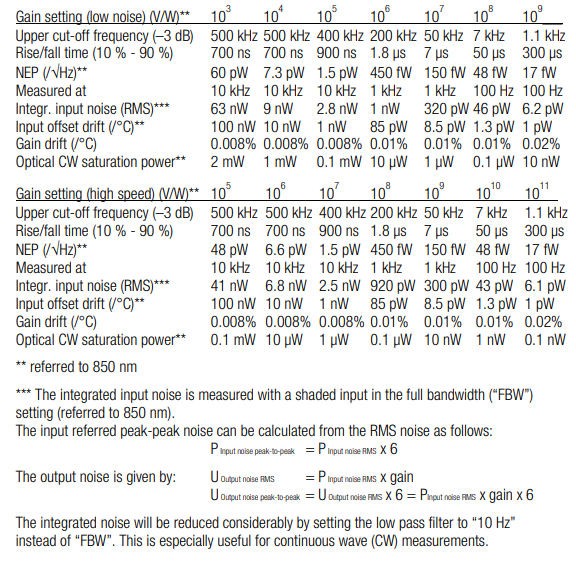

性能取决于增益设置 |
|
| 输出 | 输出电压范围±10 V(@≥100 kΩ输出负载) Max。输出电流±30ma(防短路) 输出阻抗50 Ω(终止时≥100 kΩ) |
数字控制 | 控制输入电压范围LOW位:-0.8…+1.2 V, HIGH位:+2.3…+ 12 V 控制输入电流0 mA @ 0 V, 1.5 mA @ +5 V, 4.5 mA @ +12 V 过载输出非有源:<0.4 V， @ 0…-1 mA 活动:typ。5……5.1 v @ 0…2 mA |
Ext.偏移量控制 | 控制电压范围±10v 偏移控制输入阻抗20 kΩ 转换系数40 pA/V |
