一、产品介绍

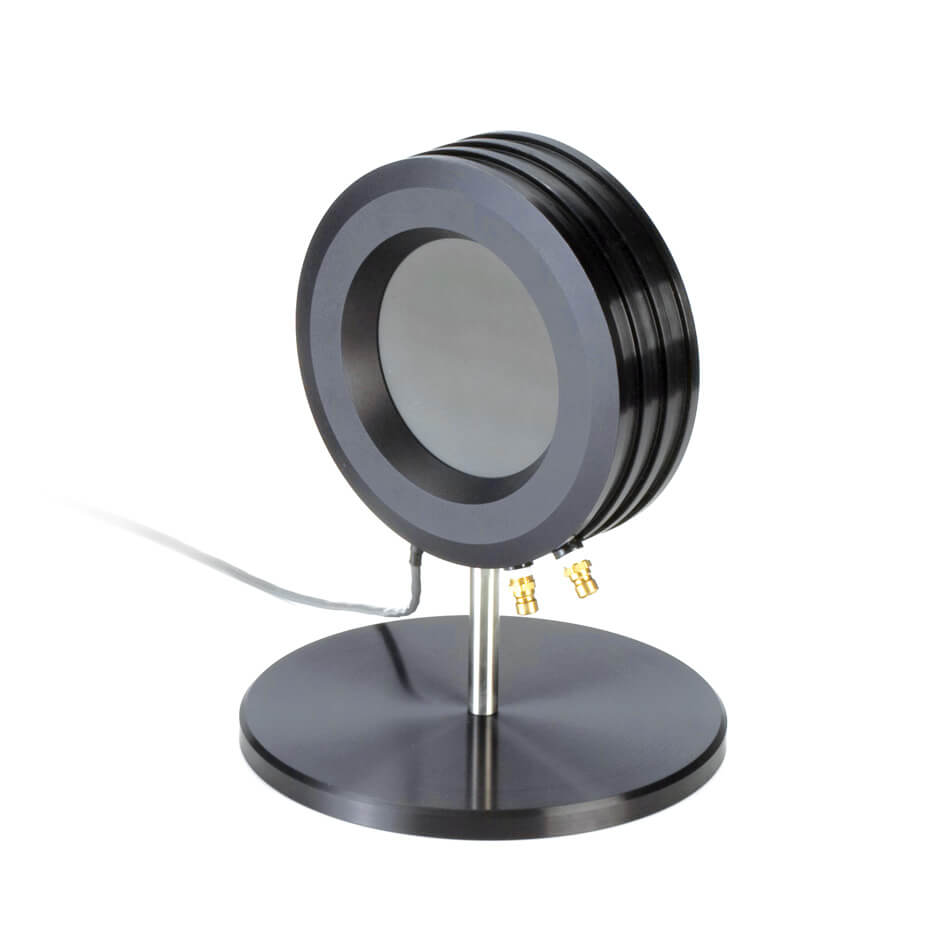

PM5K-100 是一款大面积水冷 kW 级别热电堆激光功率计探头，可以连续测量 100W - 5000W 平均功率，间歇测量7500W功率，具有 Ø100 mm 靶面，频谱平坦的宽带涂层，频谱覆盖范围为 0.25 至 11 µm 。该传感器配备一根标准2米电缆，用于连接显示仪表。
● 100 至 5000W 功率
● 0.25 至 11 µm 波长
● Ø100mm 孔径
二、产品参数
| 型号 | PM5K-100 |
| 波长范围 ( µm) | 0.25 - 11 |
| 平均功率范围 (W) | 100 - 5000 |
| 最大间歇功率 (W) (<5 min) | 7500 |
| 分辨率 (µW) | 1 |
| 最大功率密度(kW/cm2) | 1 - 2.5 |
| 最大能量密度(mJ/cm2) | 600, 1064 nm, 10 ns |
| 响应时间 (s) | 45 |
| 探测器涂层 | Broadband |
| 有效面积 (mm) | 100 |
| 校准不确定度(k=2)(%) | ±3 |
| 校准波长(nm) | 1070 |
| 冷却方式 | 水冷 |
| 电缆长度(m) | 2 |
| PN码 | 1098461 |

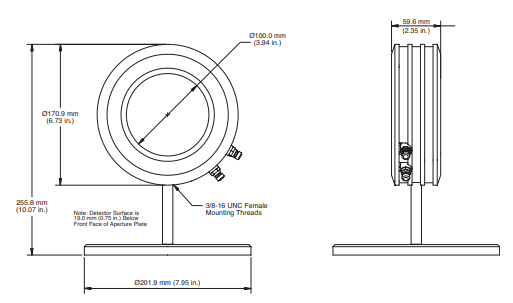

三、尺寸图
四、功率达5kW系列大面积高功率水冷热电堆探头
这些传感器内的水冷和精心的热管理使其能够提供 kW 级的功率处理能力。它们能够有效测量功率水平从 100 W 到 5 kW 的工业二极管激光源和条形阵列。
PM1K-100、PM3K-100 和 PM5K-100 提供 100 毫米直径尺寸的一系列功率能力，也适用于二极管条和大横截面激光束。
PM5K-200 具有直径为 200 毫米的探测器，专门用于测量大型激光二极管条形阵列的功率输出。
