一、产品介绍

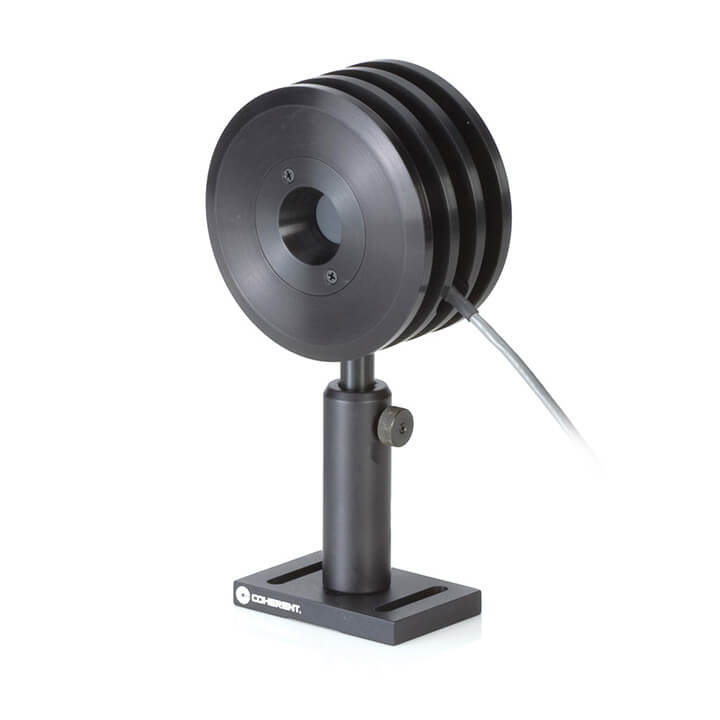

PM30V1 是一款低功率对流冷却热电堆激光功率计探头，专为测量高峰值功率、低重复率、Q 开关 Nd:YAG 激光器而设计，可以测量100mW - 30W平均功率，探测器靶面为Ø19 mm，光谱范围为0.25 - 3 µm 。该探头有一根2m电缆用于连接显示仪表。
● 100mW - 30W 功率
● 0.25 - 3 µm 波长
● Ø19 mm 孔径
二、产品规格
| 型号 | PM30V1 |
| 波长范围 ( µm) | 0.25 - 3 |
| 平均功率范围(W) | 50 |
| 最大间歇功率 (W) (<5 min) | 100 |
| 分辨率 (mW) | 10 |
| 最大功率密度(kW/cm2) | 50 |
| 最大能量密度(mJ/cm2) | 2 (10 ns, 1064 nm) |
| 响应时间 (s) | 3 |
| 探测器涂层 | Volume Absorbing |
| 有效面积 (mm) | 19 |
| 校准不确定度(k=2)(%) | ±1 |
| 校准波长(nm) | 514 |
| 冷却方式 | 空气冷却 |
| 电缆长度(m) | 2 |
| PN码 | 1098429 |
三、尺寸图
四、高峰值功率热电堆探头
这些传感器设计用于脉冲高峰值功率、低重复率、Q 开关 Nd:YAG 激光器。探测器前面安装的体积吸收基板吸收大部分激光能量，从而防止所有激光能量撞击探测器元件的前表面。这些传感器旨在用于大约 10 pps 的相对较低的重复率。
PM10V1 和 PM30V1 使用体积吸收器，在 1064 下的损伤阈值为 2 J/cm2。
可拆卸的前孔径允许在体积吸收基板损坏时轻松更换。可单独订购替换件(PMV1-KIT)。
型号
PM10V1 、 PM30V1
特征
• 体积吸收器
• 高峰值功率处理能力
• 1064 时为 2 J/cm2
• 19 mm孔径
• 符合 RoHS 标准
