一、产品介绍
PM30 是一款中低功率热电堆对流冷却激光功率计能量计探头，可以测量 100mW - 30W 平均功率，0.5 - 50J 长脉冲，探测器具有Ø19 mm 有效面积。具有频谱平坦的宽带涂层，频谱覆盖范围为0.25 至 11 µm 。
● 100mW - 30W 功率
● Ø19mm 孔径
● 0.25 至 11µm 波长
二、产品参数
| 型号 | PM30 |
| 波长范围 ( µm) | 0.25 - 11 |
| 平均功率范围 | 100 mW - 30 W |
| 最大间歇功率 (W) (<5 min) | 50 |
| 长脉冲 (J) | 0.5 - 50 |
| 分辨率 (mW) | 10 |
| 最大功率密度(kW/cm2) | 6 |
| 最大能量密度(mJ/cm2) | 600, 1064 nm, 10 ns |
| 响应时间 (s) | 2 |
| 探测器涂层 | Broadband |
| 有效面积 (mm) | 19 |
| 校准不确定度(k=2)(%) | ±1 |
| 校准波长(nm) | 514 |
| 冷却方式 | 空气冷却 |
| 电缆长度(m) | 2 |
| PN码 | 1098314 |

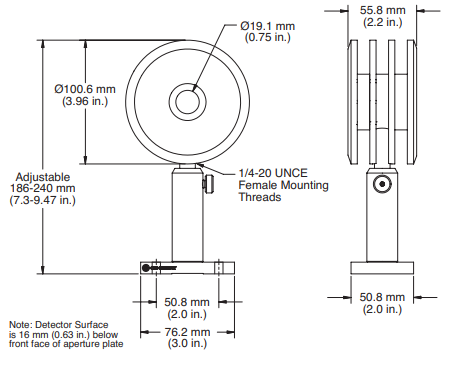

三、尺寸图
四、功率达 150 W风冷热电堆系列探头
这些空气冷却、表面吸收传感器适用于测量 10 mW 至 150 W 功率范围内的低功率至中等功率脉冲和连续波激光器。
对流冷却使它们操作简单且机械紧凑。以“X”结尾的产品编号专门针对在紫外线(150 nm 至 400 nm)下工作的准分子激光器进行了优化。
DB-25 传感器型号与 LabMax-Pro、LabMax-TOP/TO、FieldMaxII-TOP/TO/P 和 FieldMate 仪表兼容。
型号
PM2 、 PM10 、 PM30 、 PM100-19C 、 PM150 、 PM150-50 、 PM2X 、 PM10X 、 PM30X 、 PM150X
特征
最大功率从 2 W 到 150 W
最小功率低至 10 mW
宽带和准分子涂层
对流空气冷却
0.15 µm 至 11 µm 光谱范围
19 mm 和 50 mm 直径有效面积
DB25(需要仪表)
符合 RoHS 标准
