LIA-MV-200-L 是一款单通道台式紧凑型锁相放大器，从而拓展了锁相放大器在对成本敏感的应用领域的应用范围，主要设计用于实验室使用。
一、主要特点
输入与输出信号采用 BNC 连接器
坚固铝制外壳
单相检测，配备 X 输出
工作频率 5 Hz … 10 kHz，数字移相器 0 … 360°
参数可通过本地开关及光隔离数字输入控制
可选配参考振荡器模块
二、技术规格
| LIA-MVD-200-L | |
|---|---|
| 电压输入 | |
| 电压输入特性 | 真差分仪表放大器 |
| 电压输入范围 | 3 µV ... 1 V，1-3-10 步进（满量程输出） |
| 电压输入耦合 | AC |
| 电压输入阻抗 | 1 MΩ // 4 pF |
| 电压输入噪声 | 12 nV/√Hz |
| 电压输入共模抑制比 | 110 dB @ 1 kHz，100 dB @ 10 kHz |
| 电压输入增益温漂 | 100 ppm/K |
| 电流输入特性 | 互阻放大器，–100 kV/A（反相） |
| 电流输入范围 | 30 pA ... 10 µA，1-3-10 步进（满量程输出） |
| 电流输入噪声 | 0.4 pA/√Hz |
| 电流输入源电容 | 10 pF – 500 pF（推荐） |
| 电流输入增益误差与源电容关系 | Cs ： 10pF 100pF 1nF f < 10 kHz： <1% <1% <2% |
| 信号滤波器（不含可选带通模块） | |
| 信号滤波器低通（–3 dB 带宽） | 1 MHz*、100 kHz、10 kHz、1 kHz、100 Hz 6 dB/倍频程，跳线可选 |
| 信号滤波器高通（–3 dB 带宽） | 0.2 Hz、1 Hz、10 Hz、100 Hz、1 kHz 6 dB/倍频程，跳线可选 |
| 信号滤波器截止精度 | ±20% |
| 最大动态储备 | 80 dB |
| 信号监测输出 | |
| 信号监测输出增益 | 1 ... 3333（取决于增益设置） |
| 信号监测输出电压 | 最大 ±8 V |
| 信号监测输出阻抗 | 100 Ω |
| 信号监测输出电流 | 最大 ±10 mA |
| 备注 | 在低输入量程下使用电流输入时 可断开电路板上的焊接跳线（JP1 附近）以禁用监测输出 防止再耦合。 |
| 解调器 | |
| 解调器动态储备 | 15 dB @ 超稳定模式 35 dB @ 低漂移模式 55 dB @ 高动态模式 |
| 参考输入 | |
| 参考输入电压范围 | ±100 mV ... ±5 V @ 双极性模式 –5 V / +10 V @ TTL 模式 |
| 参考输入阻抗 | 1 MΩ |
| 参考捕获时间 | 最大 2 s @ 快速设置 最大 4 s @ 慢速设置 |
| 移相器 | |
| 移相器类型 | 数字式，工作频率 5 Hz ... 10 kHz |
| 移相范围 | 0 ... +360 ° |
| 移相分辨率 | 1.4 ° |
| 移相器温漂 | <100 ppm/K |
| 移相精度 | <0.3 ° |
| 时间常数 | |
| 时间常数范围 | 3 ms ... 10 s，1-3-10 步进 |
| 时间常数滤波器特性 | 6 dB/倍频程 或 12 dB/倍频程 可切换 |
| 输出 | |
| 输出通道 | X = 同相分量 |
| 输出电压范围 | ±10 V（@ 2 kΩ 负载） |
| 输出电流 | 最大 ±5 mA |
| 输出阻抗 | 50 Ω |
| 输出直流稳定性 | 5 ppm/K @ 超稳定设置 50 ppm/K @ 低漂移设置 500 ppm/K @ 高动态设置 |
| 输出基本精度 | 2 % @ 正弦输入信号 |
| 输出电压偏置范围 | ±100 % 满量程，由 ±10 V 控制电压调节 |
| 输出电压偏置控制 / 输出负载阻抗 | >2 kΩ |
| 状态指示 LED | |
| 功能 | 放大器过载状态 参考锁相环失锁状态 |
| 数字控制 | |
| 控制输入电压 | 低：–0.8 V ... +0.8 V 高：+1.8 V ... +12 V |
| 控制输入电流 | 0 mA @ 0V， 1.5 mA @ +5 V typ.，4.5 mA @ +12V typ. |
| 数字状态输出电压 | 有效： +4.5 V typ. 无效： 0 V typ. |
| 数字状态输出电流 | 最大 10 mA |
| 其它参数 | |
| 电源 | ±15 Vdc ... ±18 Vdc |
| 供电电流 | –60 mA，+100 mA |
| 材质 | 阳极氧化铝 |
| 尺寸 | 64.4 x 105.0 x 223.0 mm（不含 BNC 连接器） |
| 重量 | 1000 g（2.2 lb） |
| 存储温度 | –40 ... +100 °C |
| 工作温度 | 0 ... +60 °C |
可选参考振荡器 SOM‑1 可通过模块内部的扩展连接器连接。电源通过 3 针 Lemo® 插座供电。设备随附配套连接器。可选配 PS‑15 电源。详情请查阅数据手册 或联系我们。
三、使用说明书

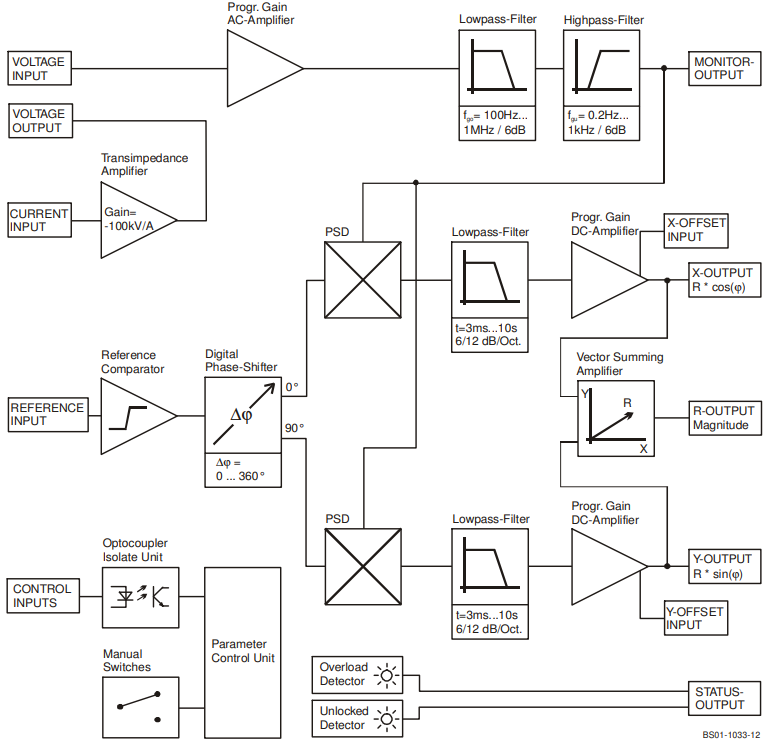

四、电路图
五、台式锁相放大器
| Model | LIA-MV-200-H Single phase | LIA-MVD-200-L Dual Phase | LIA-MVD-200-H Dual Phase |
| Working Frequency | 50 Hz ... 120 kHz | 5 Hz ... 10 kHz | 50 Hz ... 120 kHz |
| Time Constants | 300 µs - 1 s 6 or 12 dB/oct. | 3 ms - 10 s 6 or 12 dB/oct. | 300 µs - 1 s 6 or 12 dB/oct. |
| Adjustable Signal Filter [6 dB/Okt.] | Highpass 2 Hz – 10 kHz Lowpass 100 Hz – 1 MHz | Highpass 0.2 Hz – 1 kHz Lowpass 100 Hz – 1 MHz | Highpass 2 Hz – 10 kHz Lowpass 100 Hz – 1 MHz |
| Outputs (BNC) | X = In Phase, ±10 V full scale short circuit proof, signal monitor output | X = In Phase, Y = Quadrature, R = Magnitude, ±10 V full scale short circuit proof, signal monitor output | |
| Sensitivity (Full Scale) | Voltage: 3 µV – 1 V in 1-3-10 steps Current: 30 pA – 10 µA in 1-3-10 steps | ||
| Voltage Input (BNC) | Instrumentation amplifier, noise 12 nV/√Hz | ||
| Current Input (BNC) | Transimpedance amplifier, gain: 100 kV/A, noise: 0,4 pA/√Hz | ||
| Reference Input (BNC) | ±100 mV to ±5 V, switchable to TTL | ||
| Phase | Adjustable 0° - 360°; resolution: 8-bit @ f ≤ 60 kHz, 7-bit @ f > 60 kHz, temperature drift <0,01°/K | ||
| Max. Dyn. reserve | 80 dB | ||
| Control Interface | 16 Opto coupler protected digital inputs, TTL/CMOS compatible 8 bit phase, 4 bit time constant, 4 bit sensitivity | ||
| Power Requirements | ±15 V, +120 mA / -60 mA | ||
| Dimensions | 223 x 105 x 65 mm (L x W x H), weight 1,000 g (2.2 lbs) | ||
