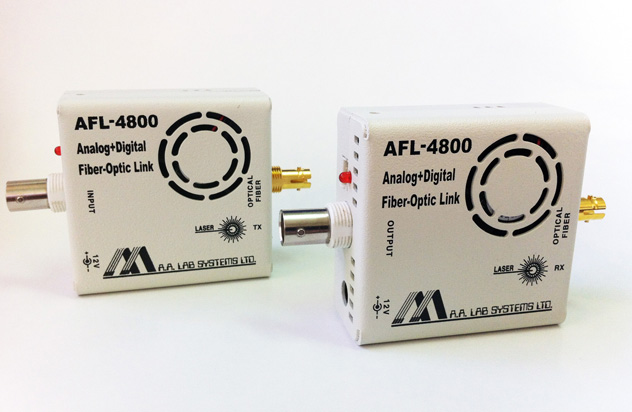

一、产品介绍
AFL-4800是一款增强型光纤传输产品系列，用于单向传输1个模拟通道+2个数字通道。
该产品基于 A/D 和 D/A 技术，结合强大的收发器，范围可达 50 Km，模拟带宽高达 25 MHz，分辨率为 14 位(84 dB 数字信噪比) )。该产品有3个档次：频率带宽DC-8MHz、带宽DC-15 MHz、带宽DC-25 MHz。
产品非常小：盒子尺寸：61 * 61 * 29mm。重量：120克。
数字和模拟通道同时采样，为分析、控制和数据采集目的提供正确的相位信号，特别是在传输高数据速率时(编码器 A 和 B 信号、串行数据 + 时钟等)。
二、应用
● 从嘈杂环境中传输模拟信号
● 将信号与高压源隔离
● 消除接地环路
● 精度和高信噪比
● 远程数据采集和控制
● 出色的系统可靠性
通过将光纤技术与先进的专有硬件相结合，AA Lab Systems 为研究人员和行业提供了从电气恶劣环境中隔离 1 个模拟 + 2 个数字信号的方法，并将其传输距离长达 50 公里(使用 SM 光纤，使用 MM 光纤为 5 公里)到数据采集系统，同时调节信号。此方法消除了由电机产生的 EMI/RFI 噪声、线路噪声、接地环路和数字噪声添加到模拟信号中。
三、特点
● 优良的信号隔离度。
● 防止接地环路和计算机噪声对模拟信号的影响。
● 将模拟信号传输到最远 100 公里的距离。
● 线性度：优于0.01%。低噪声; 信噪比 (DC-1MHz)：82 dB
● 输入信号：高达 +/-5 V @ 高达 DC-25 MHz。 (无损坏的最大信号电平：+/-7V)

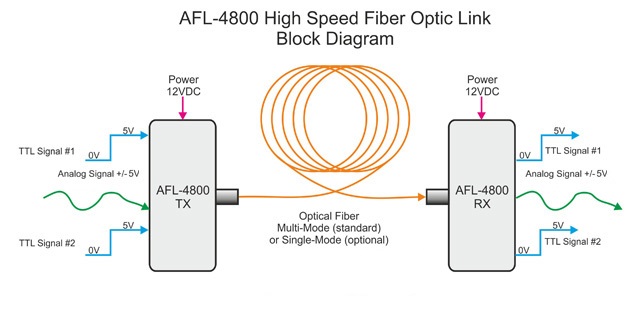

四、结构图

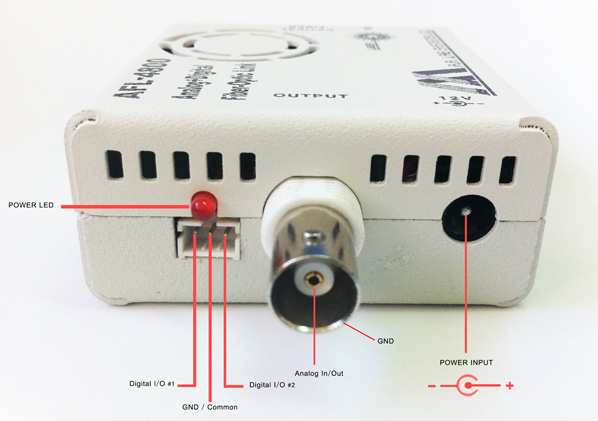

下图描述了 AFL-4800 链路的信号输入和输出
五、优点
● 模拟或数字数据(例如 DCLS GPS 信号或超快触发)的低噪声传输特别有利于
● 极低延迟：模拟信号每公里 350nS + 5uSec
● 传输来自高速传感器的信号，例如：心电图、温度、湿度、压力等。
● 将精密测试设备与计算机产生的噪声和尖峰隔离：来自计算机的噪声不会返回到您的系统中
● 消除“接地环路”的形成(当两台仪器连接到单独的电源线或两者之间存在差异时)
● 全面保护信号处理器的输入级免受意外传感器故障(例如电源电压短路或雷击)
● 用紧凑的光纤电缆取代笨重的同轴电缆 - 在重新布线现有管道时尤其重要。
● 比标准铜电缆更便宜的布线(用于长距离)。单根光纤上有 1 个模拟通道 + 2 个数字通道!
● 将模拟和数字信号传输到最远 50 公里的距离 - 精度非常高。
六、规格
所有型号：
1、模拟输入：
输入电压范围：-5 伏至 + 5 伏(根据要求可提供 -1V 至 +1V)。
采样分辨率：14 位。
采样频率：125MHz。
链路速度(光纤)：2.5GHz。
输入中感应的噪声和嗡嗡声：小于 2 毫伏 RMS (DC-15MHz)。
采样方式：真同步采样。
输入阻抗：1K Ohms 标准，50 Ohms 可选
模拟带宽根据客户要求设置。
请注意，模拟带宽不是采样率的一半!
内部低通滤波器并不理想!
2、模拟输出：
输出电压范围：-5 伏至 + 5 伏(根据要求可提供 -1V 至 +1V)。
分辨率：14 位。
输出中感应的噪声和嗡嗡声：小于 1 毫伏 RMS (DC-15MHz)。
从输入到输出的延迟：模拟信号 (DC-15MHz) 为 350 纳秒。
输出阻抗：100 欧姆标准，50 欧姆可选(幅度限制：+/-4V)
3、数字输入和输出：
I/O 信号数量：2 个输入/2 个输出。
采样率：125 MHz。
采样方式：真同步采样。

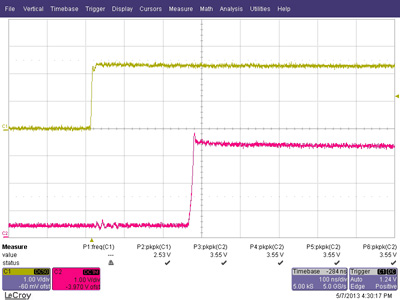

从输入到输出的延迟：250 纳秒恒定延迟
4、光纤：
长达 50 公里。带 ST 连接器的单模光纤。长达 5 公里的多模光纤，带 ST 连接器(SM/MM 上的光纤预算为 15-16 dB)
链路速率：2.5Gb/秒。
现货光纤 (2,10,20,30,50,100,200m)
上升沿延迟：250nSec。
下降沿延迟：250nSec

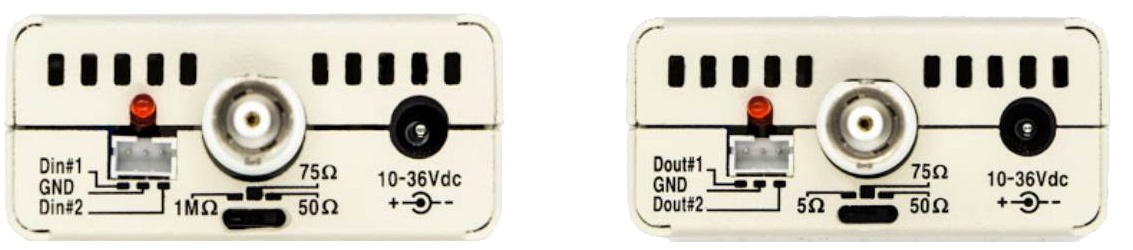

5、新功能：
宽电源电压范围：10-36Vdc。
输入阻抗：50 欧姆、75 欧姆或 1 兆欧姆。
输出阻抗：50 欧姆、75 欧姆或 5 欧姆。
