一、产品介绍

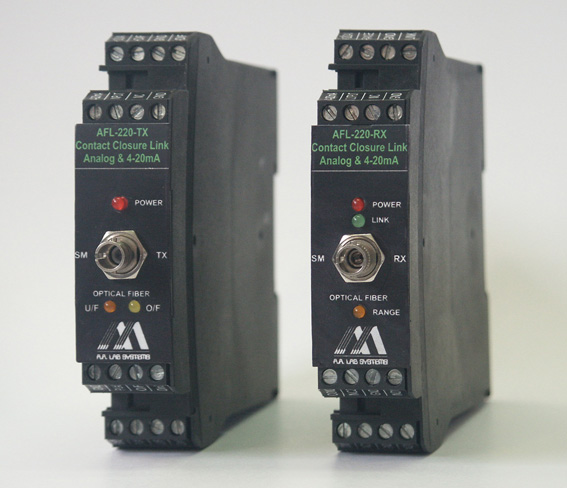

AFL-220 DIN 导轨模拟/触点闭合光纤链路是专为工业应用设计的 OEM 产品。

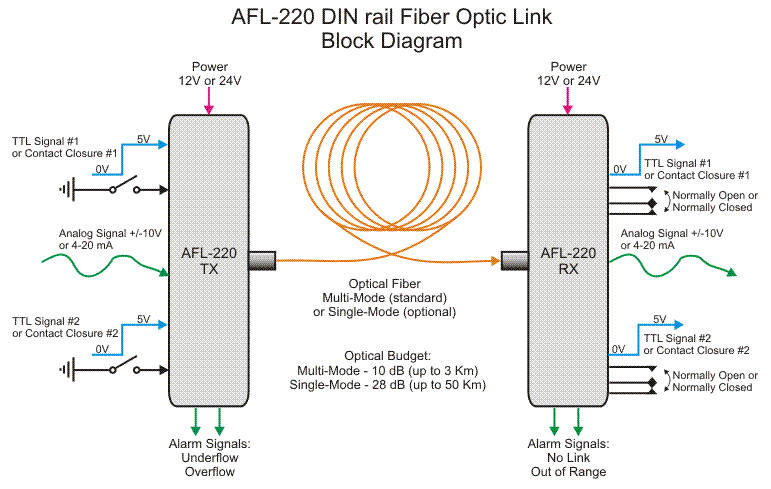

这些装置可用于传输 +/-10V 模拟信号或 4-20mA 电流环路信号，以及 2 个触点闭合(或数字 TTL 信号)。
用户可以使用单个跳线将模拟输入配置为 -10V 至 +10V 或 4-20 mA。接收器将输出 - 4-20 mA 信号(输入范围为 0 至 +10V 或 4-20mA，根据选择)以及 4-20 mA 电流环路信号。
用户还可以将 2 条数字 I/O 线配置为 0 至 +5V(或 +3.3V)标准 TTL 信号或触点闭合(即，发射器处的触点闭合将导致接收器处的触点闭合)。接收器触点是转换型的，因此操作可以反转(输入处的触点闭合可以配置为闭合或打开接收器处的开关)。
AFL-220 模拟/触点闭合光纤链路专为系统集成商和构建商而设计，其中小尺寸、低功耗和低成本非常重要。您不必在工具箱中保留 3-4 个不同的光纤链路。只需几个简单的跳线配置，一个链接即可完成这一切。
模拟输入的带宽为DC-5KHz。触点每秒可切换高达 300 次，TTL 线每秒可切换高达 30,000 次。使用标准多模接口时，2 个模块之间的距离可能在 0 到 2 英里之间(使用单模光纤接口和 SM 光纤可选 30 英里)。
二、特点
● 优良的信号隔离。
● 防止接地环路和计算机噪声对模拟信号的影响。
● 将模拟信号传输到最远 3 公里(50 公里。可选)的距离。
● 线性度：优于+/-0.05%。
● 低噪声; 信噪比：72 分贝。
● 输入信号：高达 ±10 V @ DC-5 KHz 或 4-20mA @ DC-5KHz。
● 2 个触点闭合信号，额定值为 125VAC@0.5A 或 24VDC@1A。
● 输入电源可由用户选择：9-14VDC或16-28VDC。
● 低失调温度漂移：优于 50 ppm/℃
● 尺寸非常小：22.5 毫米宽
● 成本低
● 差分输入选项具有 1 或 10 或 100 增益，适用于低电平信号和更好的抗噪性。
● 上溢和下溢警报 LED + 发射器处的集电极开路信号
● 超出范围和无链路警报 LED + 接收器处的集电极开路信号。
三、规格
单模收发器的光学预算：30 dB
四、优势
● 模拟或数字数据的低噪声传输，特别有利于电噪声环境和长距离传输。
● 对于工业应用：DIN 导轨接口，24V 单电源。
● 可选的差分放大器输入级提供差分输入，增益为 1 或 10 或 100(必须在订购时配置)， 用于直接连接任何传感器，例如：应变计、压电、EEG 和 ECG、温度、湿度、将精密 测试设备与计算机产生的噪音和尖峰隔离：来自计算机的噪音不会返回到您的系统中。
● 消除“接地环路”的形成(当两个仪器连接到单独的电源线或它们的接地电压电位存在差异时)。
● 全面保护信号处理器的输入级免受意外传感器故障(例如电源电压短路或雷击)。
● 用紧凑的光纤电缆取代笨重的同轴电缆 - 在重新布线现有管道时尤其重要。
● 与现有光纤的接口 - 多模标准，单模可选。
● 将模拟信号传输到最远 3 公里的距离 - 精度为 12 位。
五、AFL-220-BAT

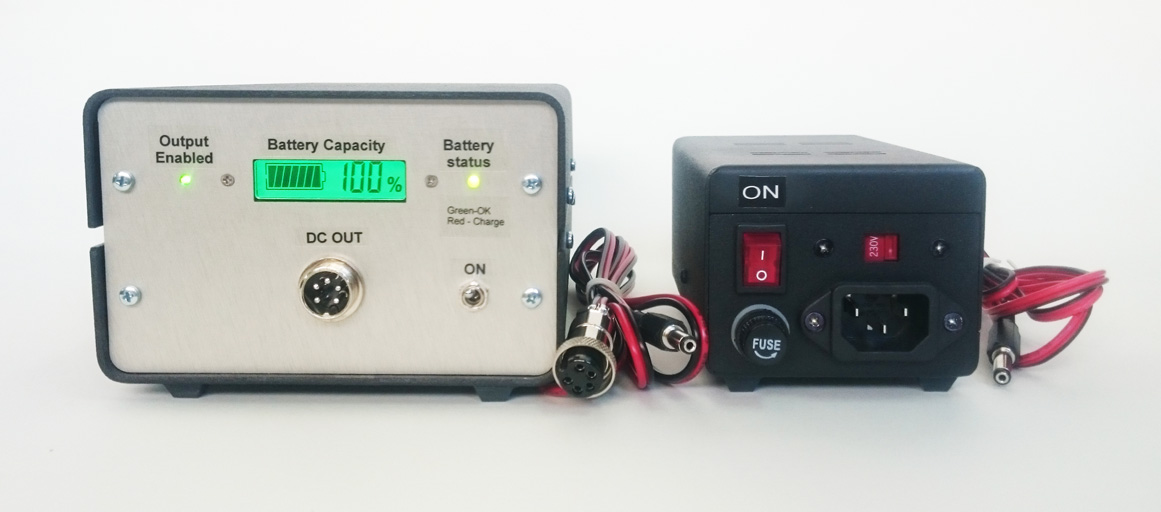

电池供电电源：

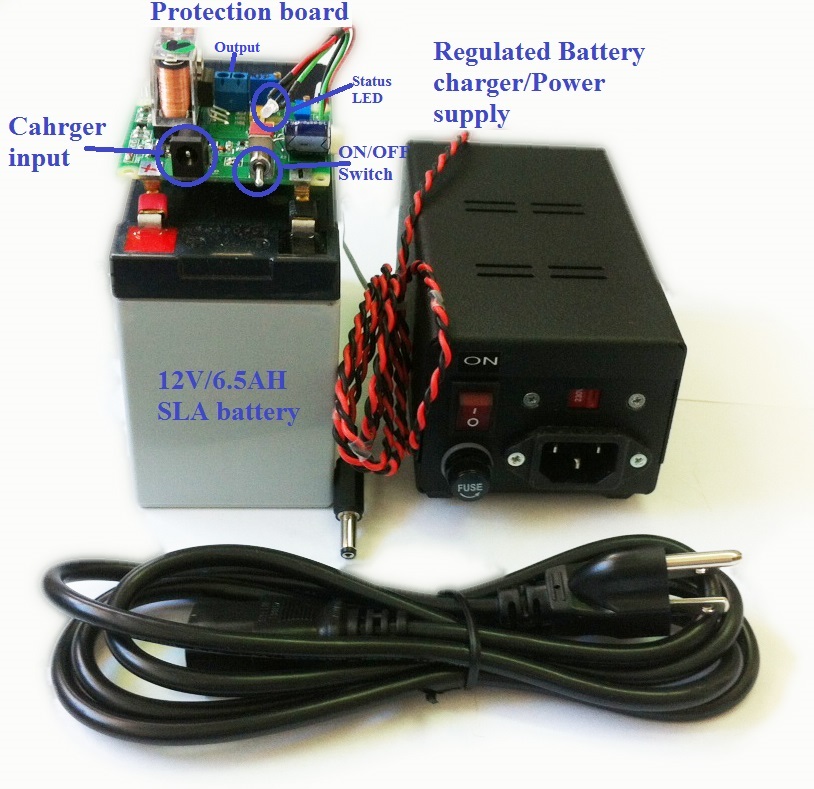

最多可运行 2 个 Rx 或 Tx 装置长达 10 小时。 包括 12 V/6.5 AH 电池、充电器 + 电缆。
可以使用更大容量的电池。
提供 OEM 版本：
或装在金属盒中：

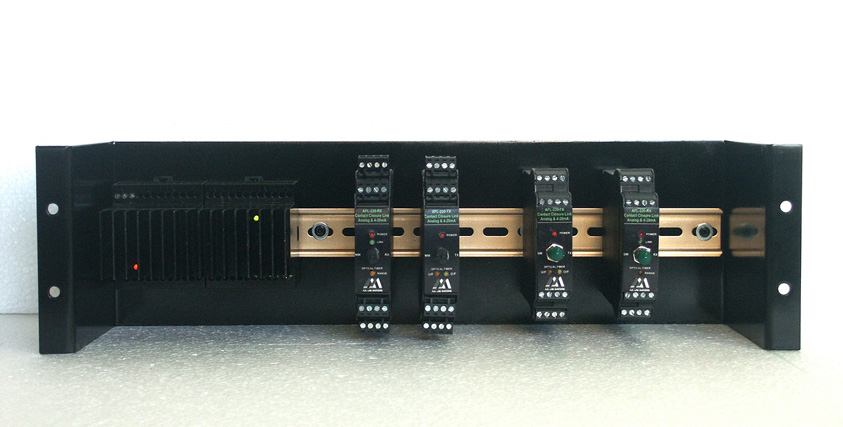

机架外壳
19 英寸机架外壳可容纳最多 12 个模块(Rx 或 Tx)和一个电源，或最多容纳 19 个带外部电源的模块。

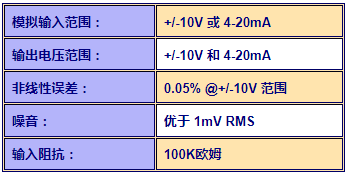

六、详细参数
