一、产品介绍
AFL-160 主要设计用于工业和控制应用。该产品以 93 KHz 的速率对 16 路数字 TTL 输入进行采样。同时将所有控制信号传输至 16 个数字输出。这些输出可用作 16 个 C 型继电器触点或 16 个 TTL 兼容输出(0-5V 或 0-3.3V)。“LINK”指示灯和继电器触点使用户能够知道链接是否已断开，并采取必要的预防措施来停止系统。
输入采样和输出更新可以通过使用发送器或接收器处的“SAMPLE”引脚与外部电路或控制器同步。

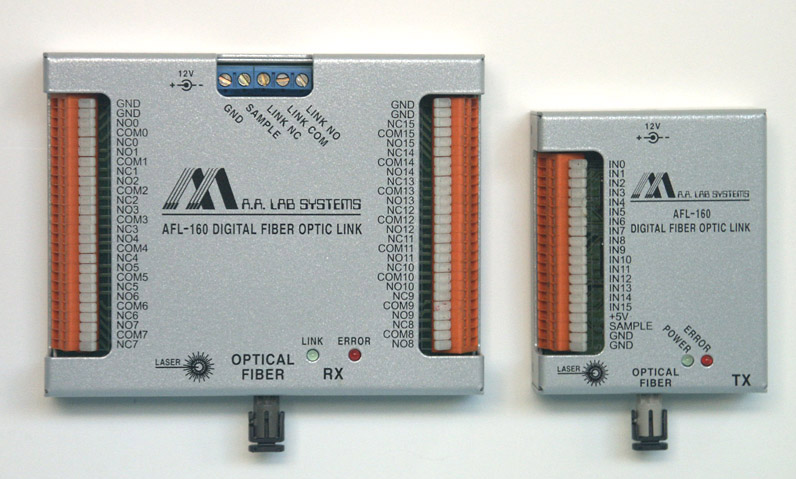

AFL-160 由以下组件组成
● 数字输入光纤发射器 - AFL-160/TX，具有 TTL 兼容输入。
● 数字光纤光纤接收器 - AFL-160/RX，该装置可配置干触点(每个 TTL 输入 1 个转换)或 TTL 输出。
● 长达 3 公里的多模玻璃光纤或 50 公里的单模光纤(可选)。
● 单模收发器的光学预算：30 dB
2 个 12V 电源 - 每侧一个。
可修改为 24V 电源 + DIN 导轨支架，用于 DIN 导轨安装。
该链路连接在发射器的 TTL 输入和接收器的继电器触点输出之间
二、特点
● 出色的信号隔离。防止接地环路和计算机尖峰。
● 非常快的响应 - TTL 版本高达 100 微秒，触点闭合版本为 1-2 毫秒。
● 将数字控制信号传输到最远 1.6 Km 的距离(单模收发器为 50Km)
● 输入信号：0-5V @ DC-20 KHz。
● 2 个版本可供选择：TTL 输出或触点闭合
● 尺寸非常小：TX：75 x 60 x 23mm，RX：115 x 90 x 23mm
● 低成本：每对 936 美元起(Rx + Tx 单元仅售 936 美元)。
● 继电器开/关时间：保持 - 2 毫秒，释放 - 0.9 毫秒(平均)
● TTL 输出开/关时间：50 纳秒(上升或下降时间)
● TTL 输出更新速率：93 KHz。
● C 型触点 - 可连接为常开或常闭。
三、优点
● 数字数据的低噪声传输，特别有利于电噪声环境和长距离传输。
● 对于医学测试：患者与数据采集系统和任何其他高压源隔离。
● 可选的单模发射器和接收器允许 30dB 的光学预算，以实现更远的范围。
● 将精密的测试设备与计算机产生的噪声和尖峰隔离：来自计算机的噪声不会返回到您的系统中。
● 消除“接地环路”的形成(当两个仪器连接到单独的电源线或它们的接地电压电位存在差异时)。
● 全面保护信号处理器的输入级免受闪电、高压尖峰等影响。
● 用紧凑的光纤电缆取代笨重的多线电缆 - 在重新布线现有管道时尤其重要。
四、技术规格
● 输入范围：0-5V 与 TX 公共地相关。
● 输出触点：常开、公共、常闭。 每个继电器都与其他继电器隔离。
● 触点额定值： 30VDC @ 1A 125VAC@0.5A 60VDC@0.3A C 型触点(公共、常开、常闭)
● 频率响应：DC 至 20 KHz。
● 定时抖动：最大 10.5 微秒
● 电源电压：12 V稳压浮动电源。
● 光纤：玻璃，直径 62.5/125 微米。标准(最长 3 Km)、ST连接器标准、SMA
● 可选传输范围：标准可达 1.6 Km，多模光纤可选 3Km，单模收发器的光学预算：30 dB。
● 5V输出端电流：最大100mA。继电器开/关时间：保持 - 2 毫秒，释放 - 0.9 毫秒(平均)
● 电压隔离： 输入到输出 - 无限电压隔离， - 输入/输出到电源 - 标准 800V，可选高达 2500 V， - 电池供电 - 无限电压。
● 继电器间隔离电压：最大 800V。
