BND-3000-X55 是一款水冷式光束收集器(beam dumps)，孔径为 55 mm，功率范围0-3000 W，在满功率下可承受20 kW/cm²的功率密度，光谱范围为0.19 - 25 μm。
一、主要特点
水冷
通光孔径 50mm
最大3000W光束吸收器
二、产品参数
| 型号 | BND-3000-X55 |
| 光谱范围 | 0.19 - 25 μm |
| 最大功率 | 0-3000 W |
| 吸收体类型 | CB |
| 口径 | 55 mm |
| 最大平均功率密度 | 20 kW/cm², 10 W, CW |
| 最大能量密度 | 0.3 J/cm², 1064 nm, 1ns |
| 规格 | Φ 138 × 44 mm |
| 冷却方式 | 水冷 |
| 冷却水流量 | 4.5 -10 L/min |

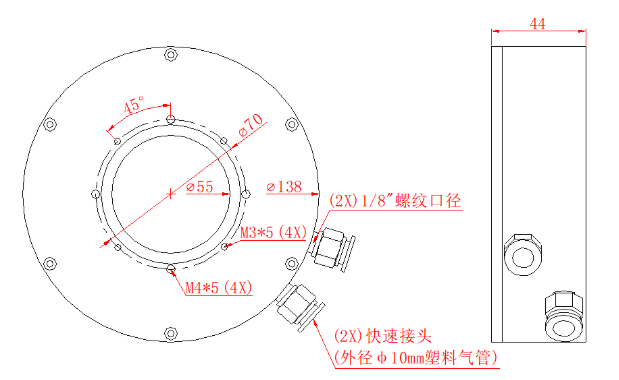

三、尺寸图
四、Beam Dumps说明
用于高功率激光束的光束收集器必须耗散大量功率，这些功率会转化为热量。
对于数瓦以下的功率，通常在吸收体上附加某种散热鳍片即可满足需求，其可通过空气对流与热辐射两种方式释放热量。但需注意，光束收集器在运行过程中可能变得相当烫手，有时温度会超过 100 °C。
功率显著增大(数百瓦)时，可采用风扇冷却装置进行耗散。其缺点是成本高外，还可能产生干扰性的气流与振动，且需要电源供应。
对于更高功率(数千瓦)，则用水冷式光束收集器。需要提供冷却水。
在极端情况下，吸收需分布于更大的体积内。解决方案是在水箱中吸水，并添加物质以获得适当的吸收量。
高能量脉冲，可能损坏光束收集器，即使平均功率处于允许范围内!
不应将高功率光束射入光斑半径过小的光束收集器，否则会导致过高的光强。对于调 Q 激光器产生的高能脉冲光束而言尤其如此。此类脉冲可能引起吸收体材料的烧蚀或其他形式的退化。因此，光束收集器的规格除平均功率限值外，还可能包含对脉冲允许能量密度(单位 J/cm²)的限制。
对于脉冲光束，相关的损伤阈值通常表示为吸收体的能量密度或光强阈值，其在很大程度上取决于吸收体为表面涂层还是体吸收。体吸收或陶瓷材料可承受比标准黑色表面涂层高得多的峰值光强，后者在高能脉冲下易烧蚀并产生粉尘、致使性能退化。
在选择光束收集器时，必须区分平均功率额定值、允许功率密度与脉冲能量密度;一台额定用于千瓦级连续波运行的器件仍可能被低平均功率的脉冲光束损坏。
对于水冷装置，应检查与冷却剂接触的材料(例如铜与铝)是否与中央冷水回路兼容，否则原电池作用可能导致腐蚀。
